El TSF es un plato autocentrante de alta precisión con efecto Pull Down, diseñado para garantizar el apoyo axial de la pieza durante el amarre, eliminando levantamientos y obteniendo tolerancias estrechas de paralelismo. Incorpora tecnología Proofline®, libre de mantenimiento, y está disponible en dos versiones: TSF-C, con garras base flotantes para el amarre de piezas en bruto o deformables mediante 6 puntos de contacto, y TSR-C, con garras base rígidas para el amarre de precisión de piezas con diámetros pretorneados.
Garantiza el apoyo axial de la pieza, obteniendo tolerancias estrechas de paralelismo.
Diseño completamente hermético y libre de mantenimiento para una mayor confiabilidad.
Mantiene una elevada fuerza de amarre incluso a altas velocidades de rotación.
Sistema de lubricación permanente que asegura máxima precisión y una larga vida útil.
Serie TSF

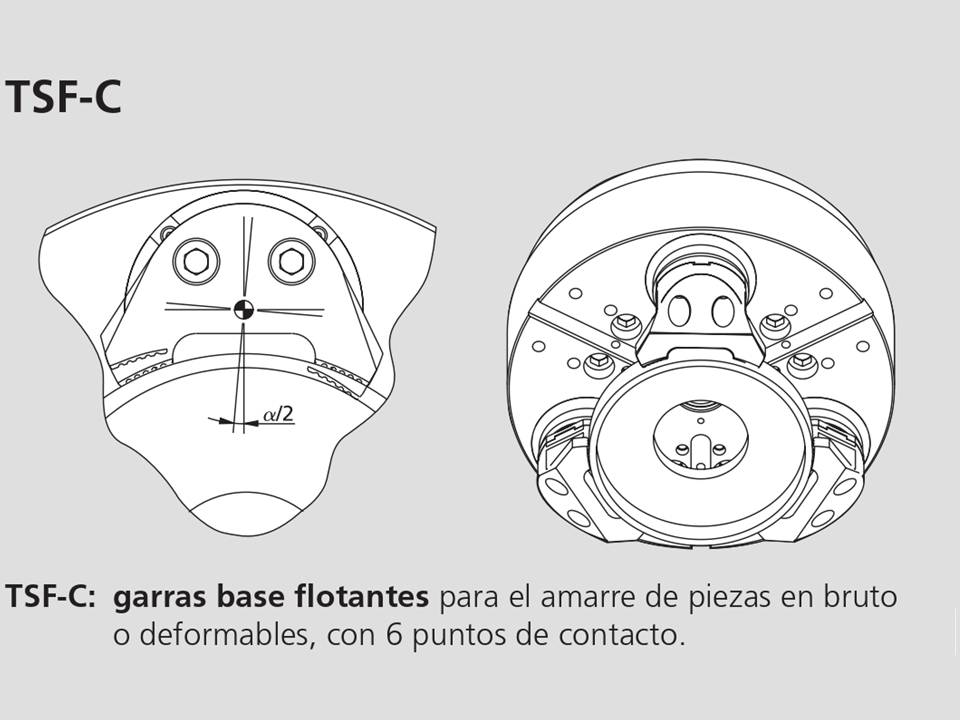

TSF-C, mordazas flotantes.

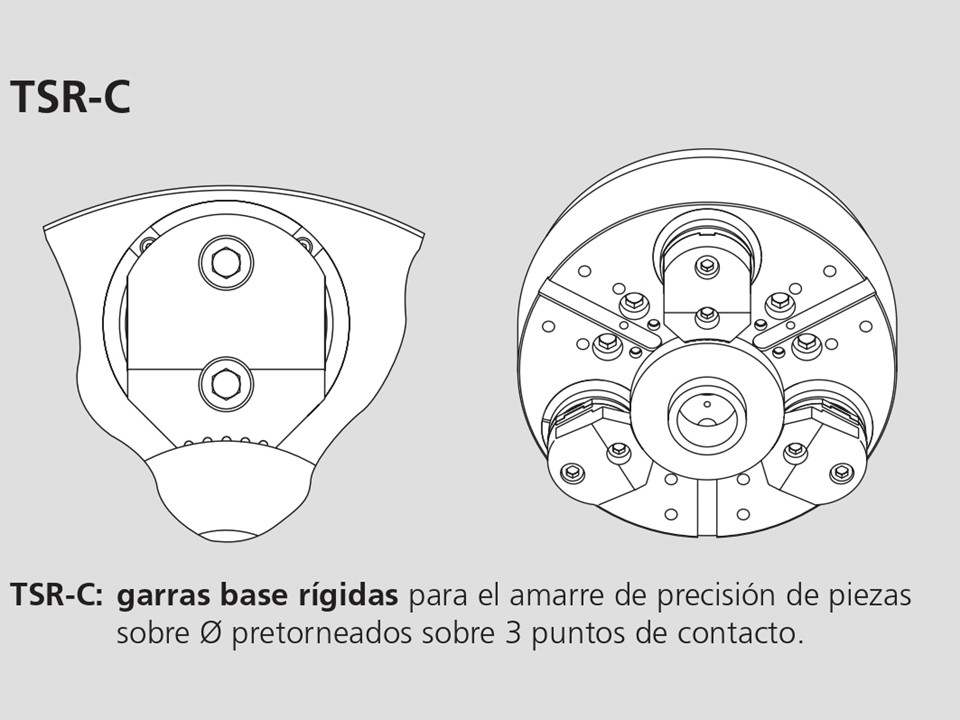

TSR-C, mordazas fijas.

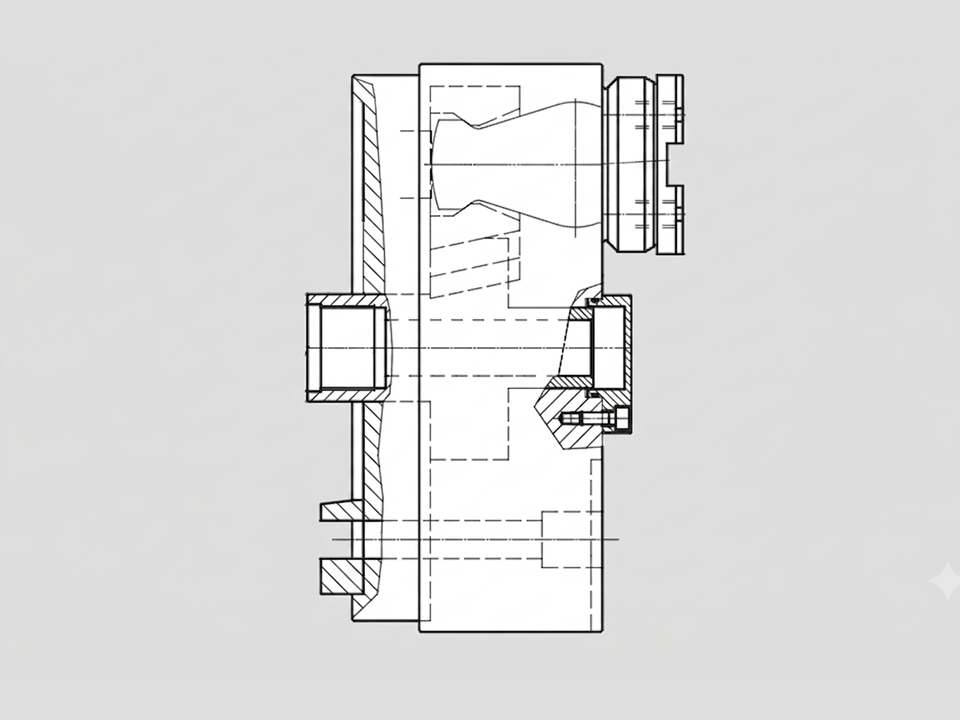

Transmisión por cuña (Wedge-hook Cone style) donde el desplazamiento axial del núcleo se convierte en el movimiento radial simétrico de las garras, proporcionando alta precisión y fuerza de amarre.

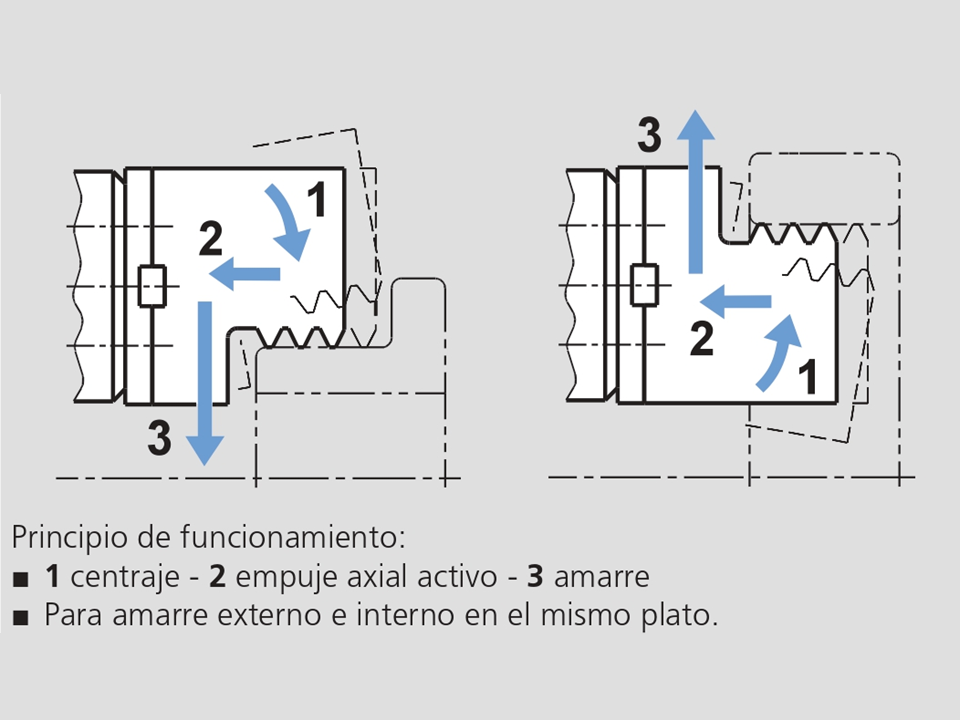

Principio de Funcionamiento del plato TSF.

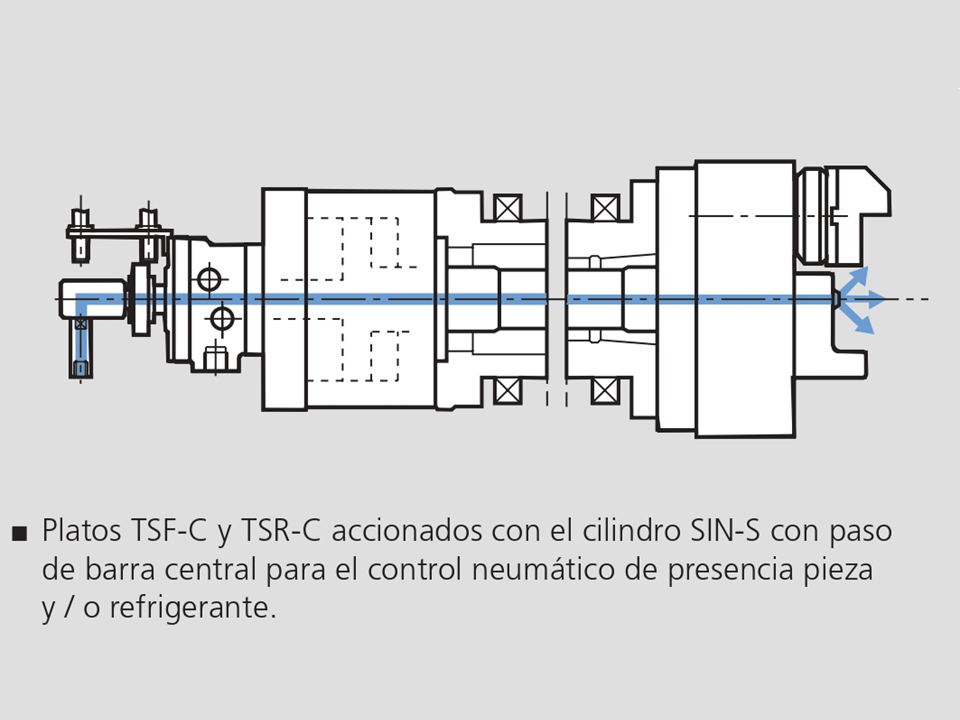

El plato TSF cuena con posibilidad de utilizar air check o pasaje de refrigerante.
