Mario Pinto Tooling

Las herramientas motorizadas Mario Pinto combinan precisión, rigidez y durabilidad para operaciones de mecanizado en tornos CNC. Su construcción monobloque en acero macizo y su sistema de transmisión patentado SUPERCOMPACT garantizan una transmisión eficiente, bajo nivel de vibraciones y elevada vida útil. Además, cuentan con sistemas de sellado que protegen los componentes internos frente a virutas y taladrina, y cada herramienta es sometida a pruebas a máxima velocidad para verificar su correcto funcionamiento.

Mario Pinto Tooling

Construcción monobloque

Cuerpo fabricado a partir de un bloque de acero macizo, evitando vibraciones y defectos estructurales asociados a construcciones soldadas o atornilladas. Esto proporciona una elevada rigidez y robustez.

Transmisión SUPERCOMPACT

Sistema de transmisión patentado que elimina las limitaciones de los sistemas convencionales con chaveta, reduciendo el riesgo de vibraciones, roturas y pérdidas de transmisión de par.

Precisión y bajo nivel de vibraciones

Los componentes de transmisión están rectificados y cuidadosamente ajustados, minimizando el juego entre engranajes y permitiendo una transmisión precisa, menor generación de calor y funcionamiento con bajas vibraciones.

Protección y larga vida útil

El sistema incorpora sellos de laberinto que protegen los componentes internos frente a la entrada de virutas y taladrina, contribuyendo a prolongar la vida útil de engranajes y rodamientos.

Características técnicas

● Construcción monobloque en acero macizo.
● Disponibles para las principales marcas de tornos CNC, con fijaciones VDI, BMT y cilíndricas.
● Opciones de refrigeración interna, externa y de alta presión, incluyendo modelos con refrigeración combinada.
● Sistema de transmisión patentado SUPERCOMPACT.
● Ejes de transmisión compatibles con los principales estándares: BARUFFALDI, DIN 5480, DIN 5482 y DIN 1809.
● Unión eje-engranaje cuadrada o hexagonal.
● Configuraciones de transmisión directa, multiplicada o desmultiplicada, adaptadas a las necesidades de par y velocidad.
● Superficies y diámetros de centraje rectificados.
● Engranajes cónicos con dentado helicoidal en herramientas angulares.
● Engranajes rectificados interior y exteriormente.
● Mayor capacidad de transmisión de par y menor generación de calor.
● Juego entre engranajes minimizado durante el proceso de acoplamiento.
● Dientes de engranajes templados a una profundidad de 0,6–0,8 mm.
● Componentes internos fabricados en acero especial, cementados y rectificados.
● Sistema de sellado mediante juntas de laberinto.
● Protección frente a la entrada de virutas y taladrina.
● Rodamientos especialmente seleccionados para las herramientas motorizadas.
● Amplia variedad de interfaces, incluyendo pinzas ER, DIN, WELDON, ISO, HSK e ISO-BT POLYGON, además de sistemas de cambio rápido.
● Concepto modular para ampliar la gama y facilitar configuraciones.
● Cada herramienta se prueba a máxima velocidad durante 1 hora.
● Control posterior de dimensiones geométricas, temperatura, ruido y vibraciones.
● Certificado de prueba incluido con cada herramienta.

Portaherramientas motorizadas

Portaherramientas radial.

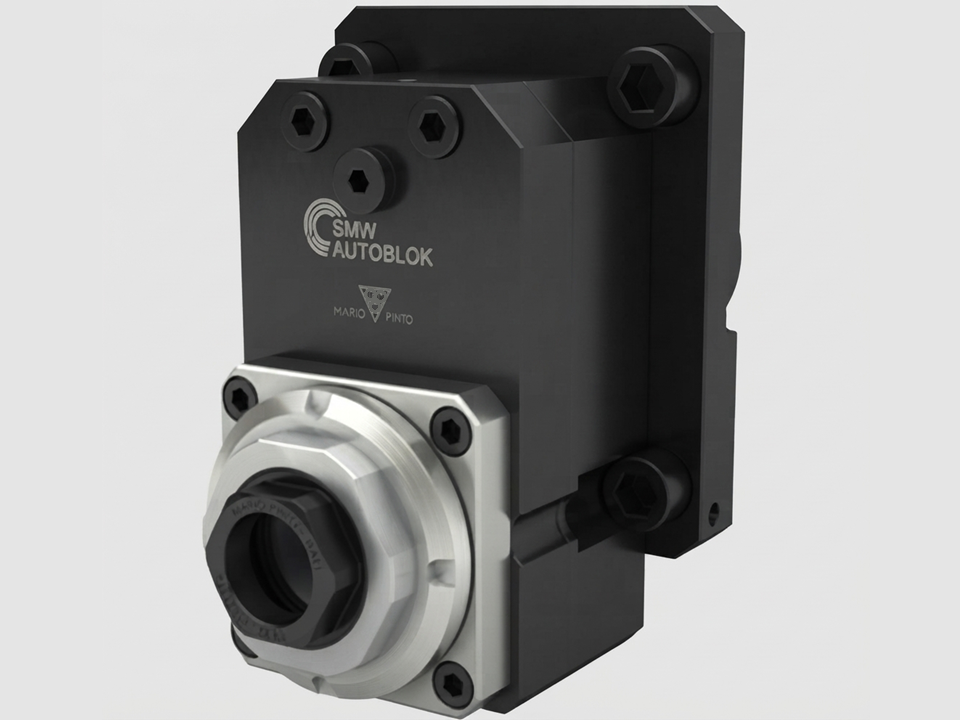

Portaherramientas radial desplazado.

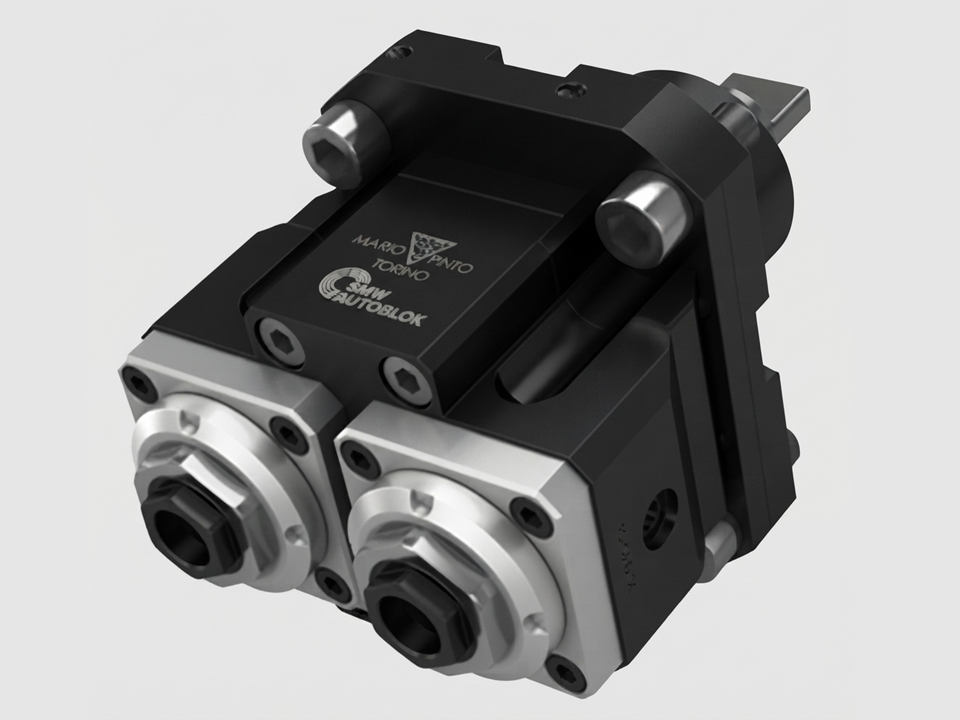

Portaherramientas radial doble.

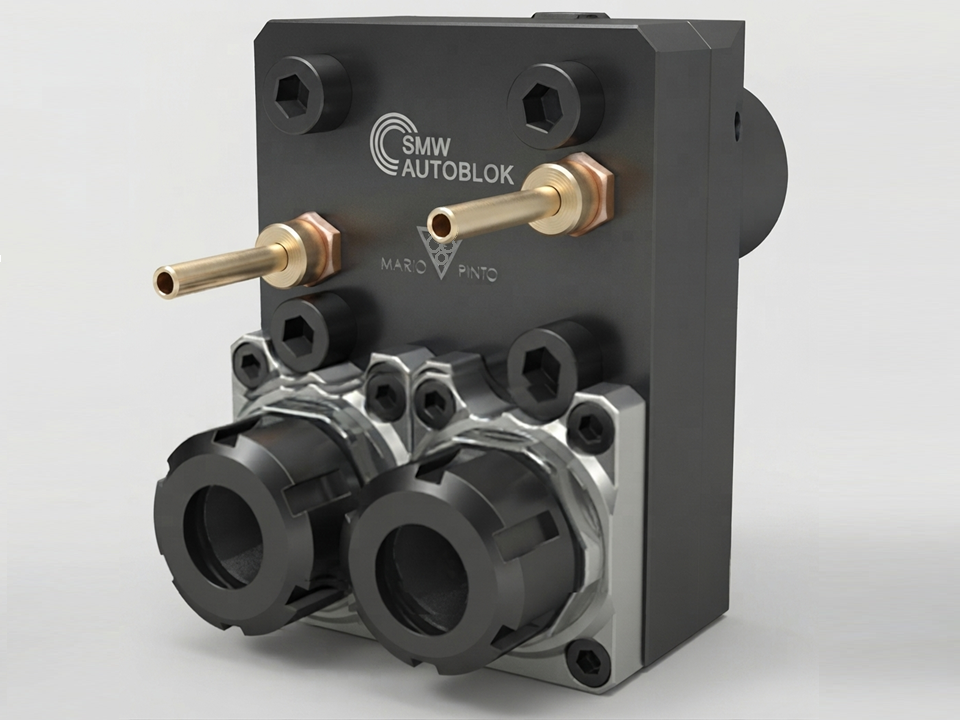

Portaherramientas radial doble desplazado.

Portaherramientas doble vertical y horizontal.

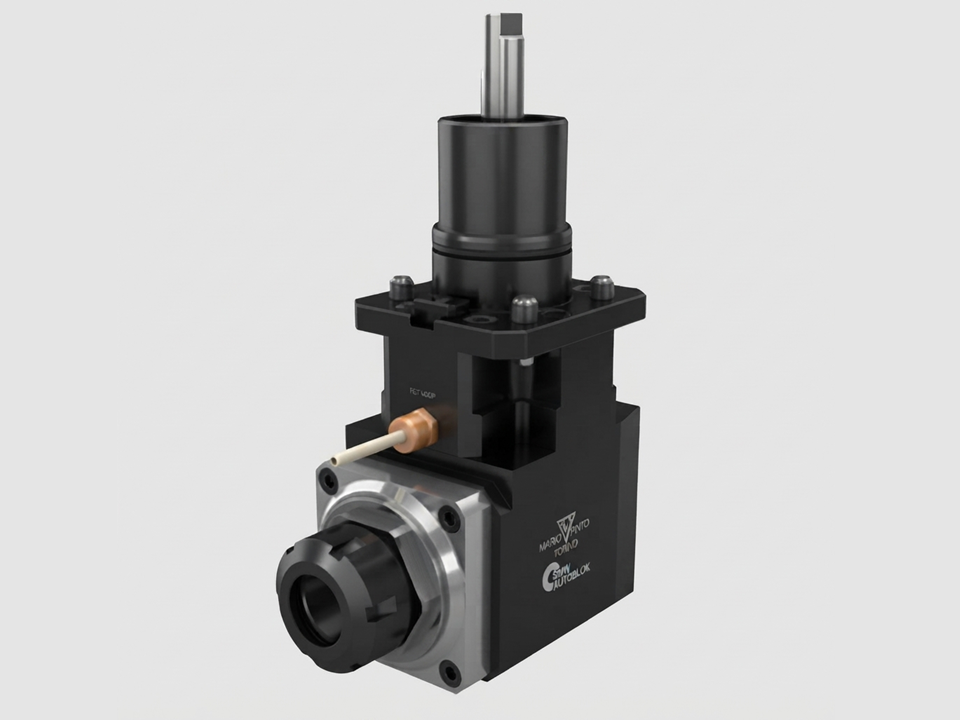

Portaherramientas con ángulo de 90°.

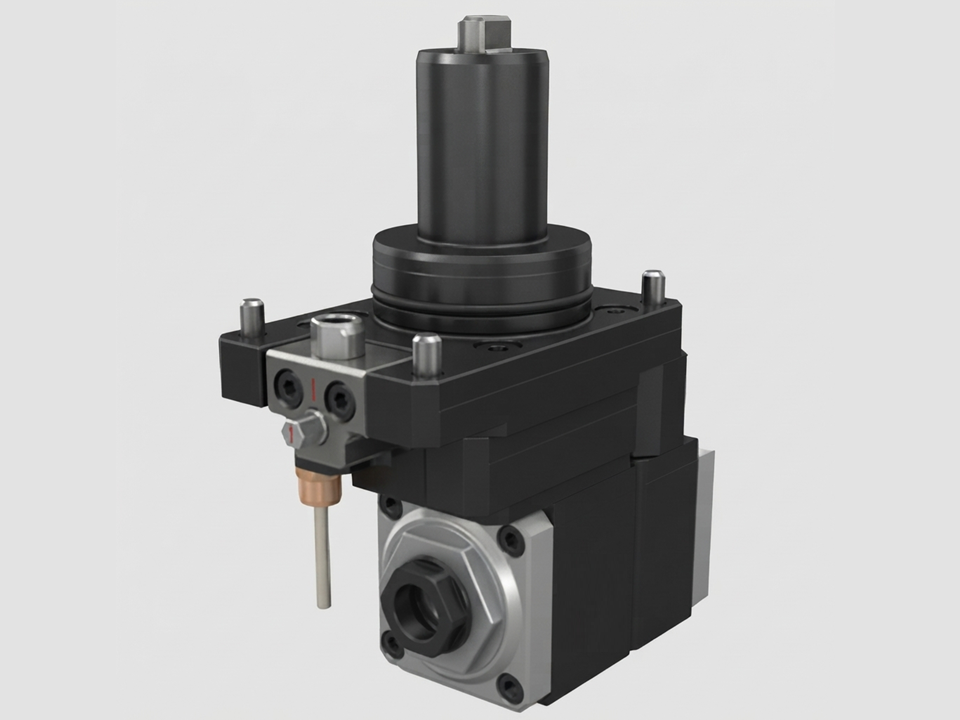

Portaherramientas con ángulo de 90° desplazado.

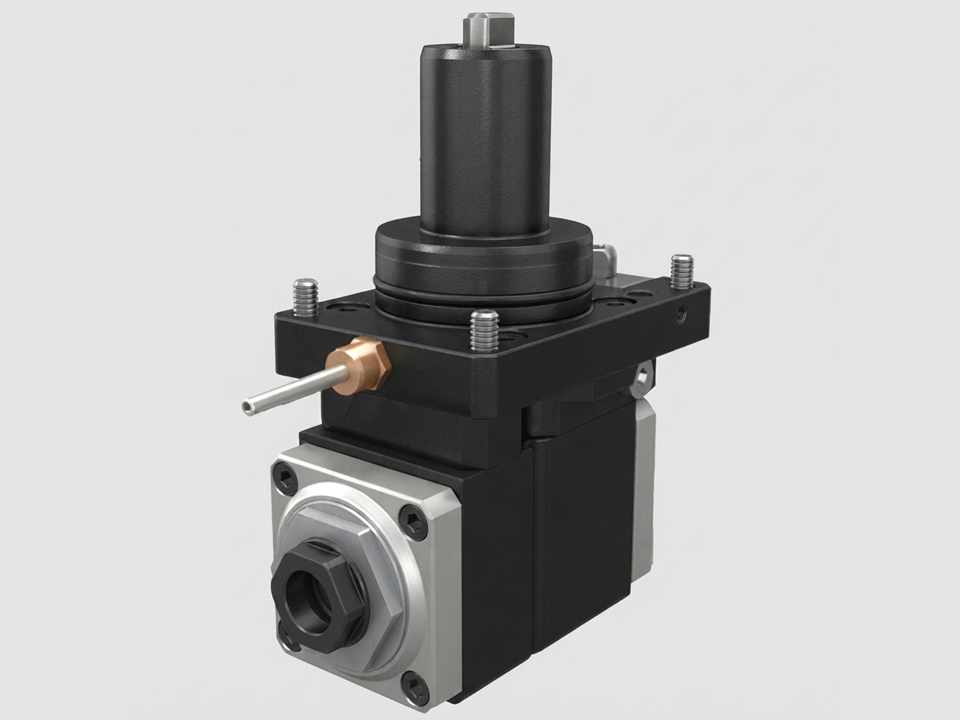

Portaherramientas doble con ángulo de 90°

Portaherramientas de ángulo doble desplazado de 90°

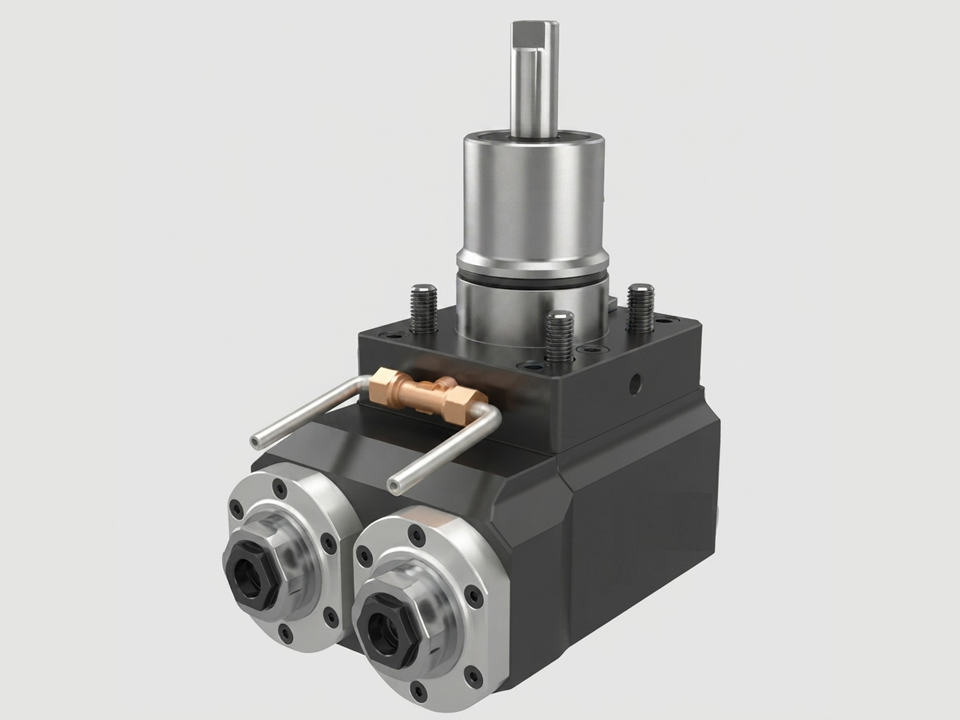

Portaherramientas doble horizontal con ángulo de 90°.

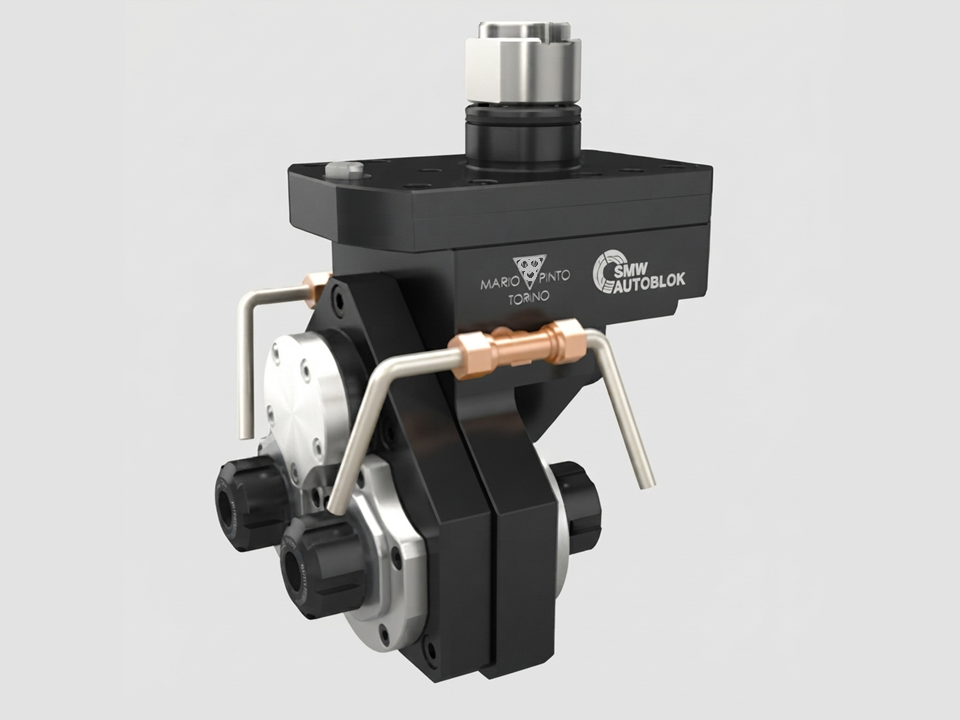

Portaherramientas horizontal doble desplazada con ángulo de 90°.

Portaherramientas vertical doble con ángulo de 90°.

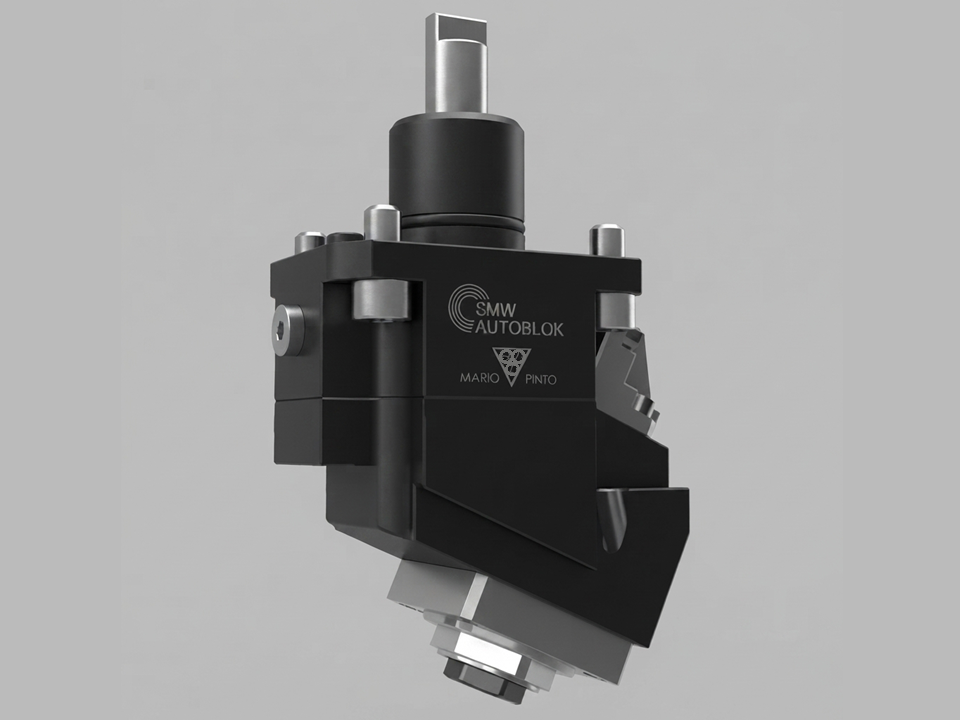

Portaherramientas inclinado de ángulo fijo

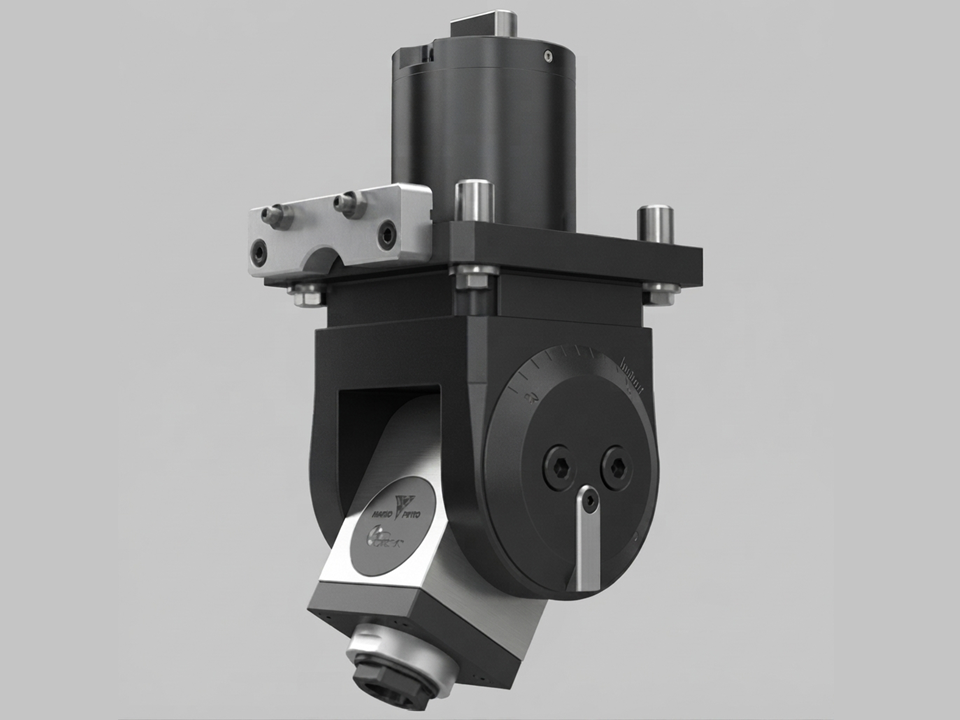

Portaherramientas inclinable.

Porta fresa de discos/ Porta creadora.

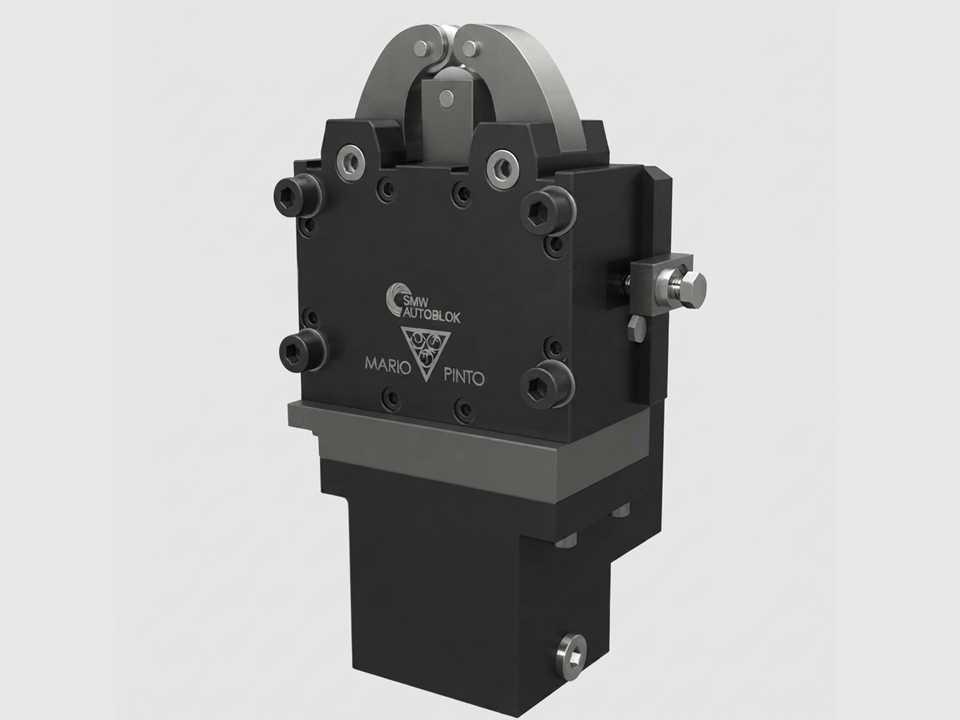

Luneta autocentrante para torreta

Portaherramientas para conformadora de 90°.

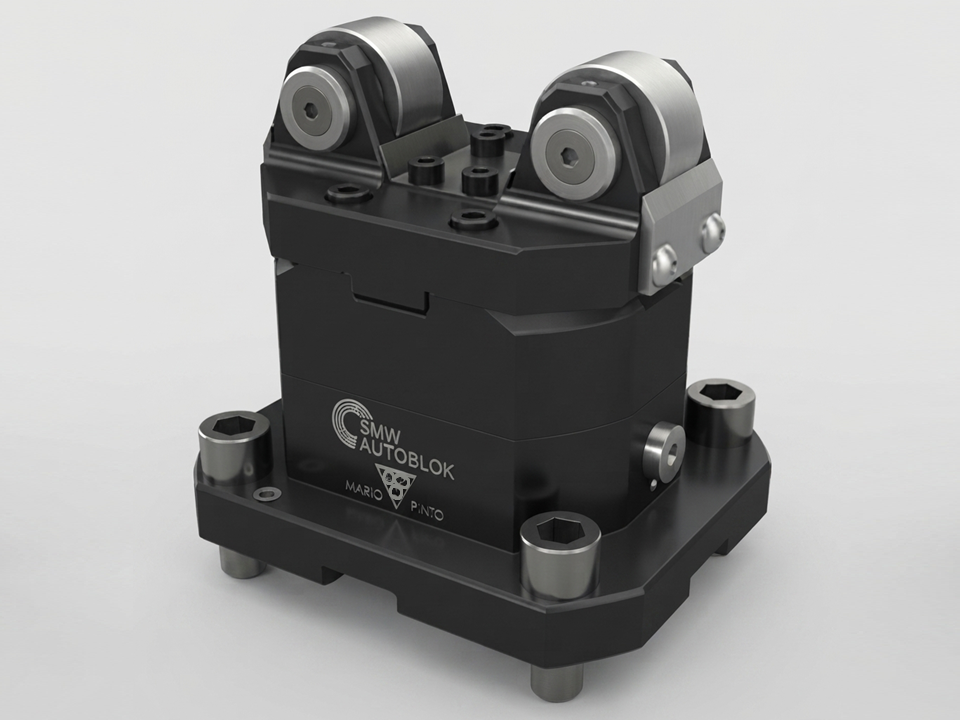

Soporte para ejes.

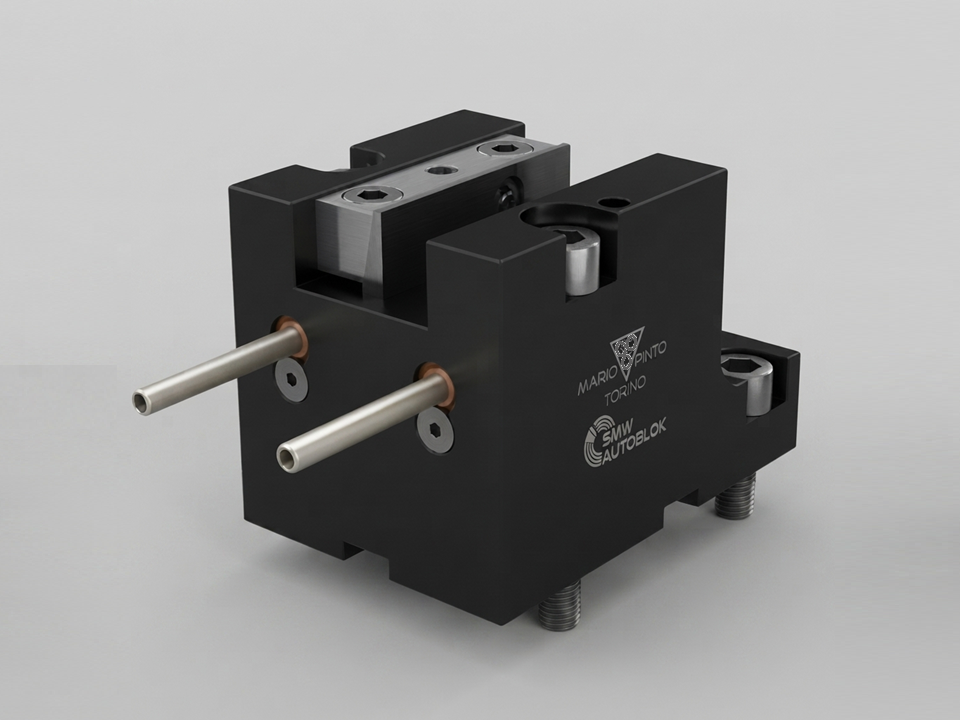

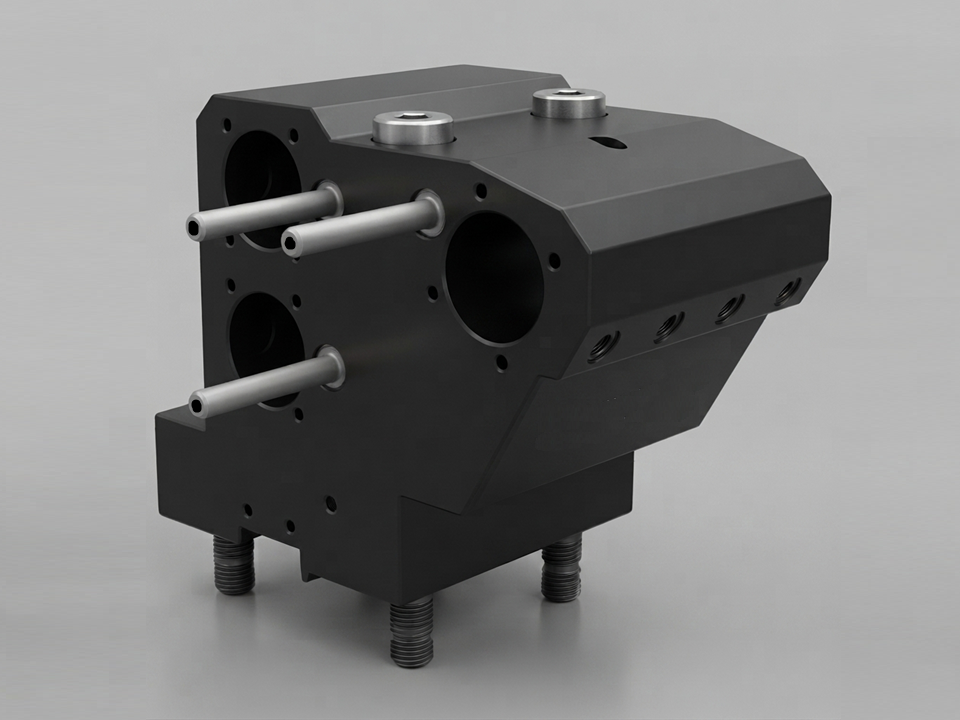

Portaherramientas estático axial.

Portaherramientas estático para mandrinado.

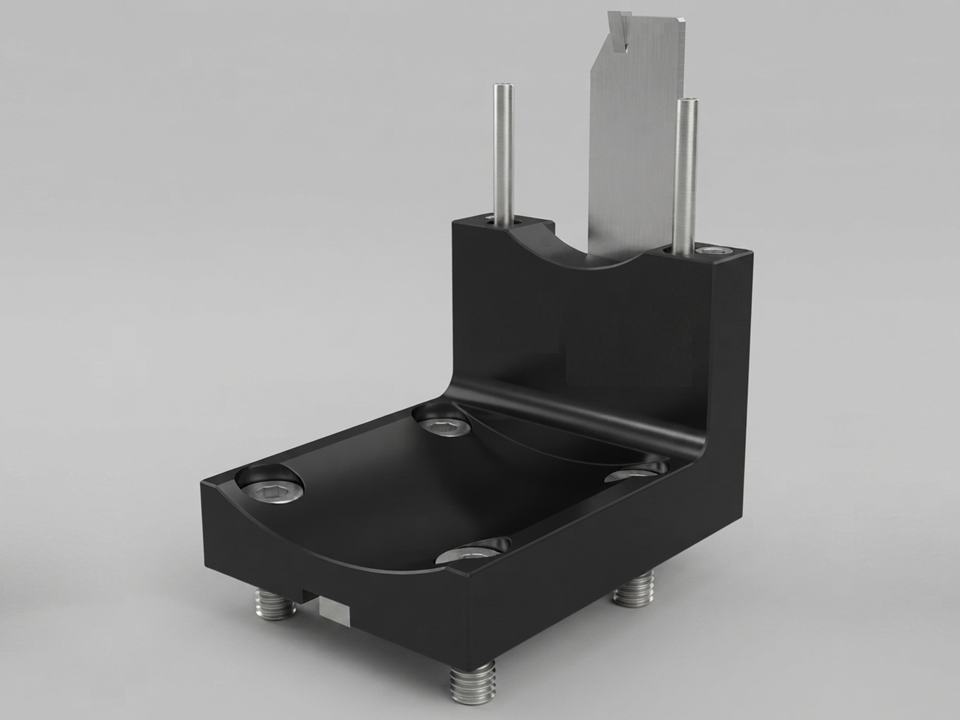

Portaherramientas estático para ranurado.

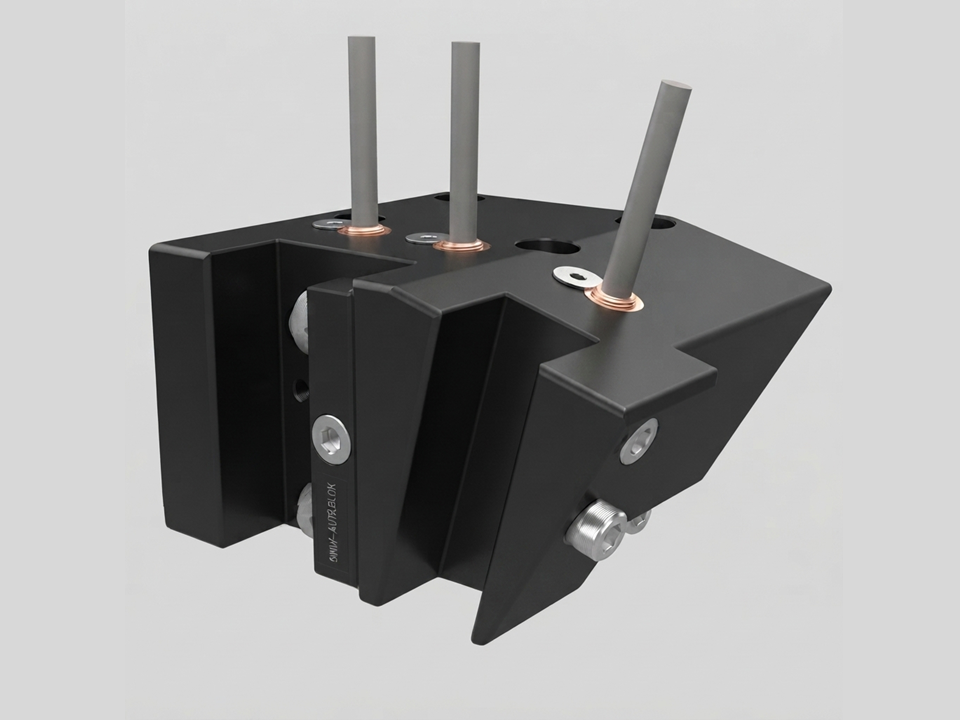

Portaherramientas estático radial.

Descargar Catálogo Mario Pinto Tooling at work

Contamos con un catálogo para una amplia variedad de marcas, con soluciones diseñadas específicamente para las características y el área de trabajo de cada torno. De esta manera, se minimizan los riesgos de colisión y se optimiza el recorrido de los ejes, logrando un mecanizado más seguro y eficiente. Consultenos para encontrar la solución adecuada para su máquina.
