Morsa ultra versátil, puede fácilmente convertirse en una morsa de mordaza fija, autocentrante o doble mordaza. Ideal para altas producciones.

Amarre con insertos Sintergrip

Amplia variedad de mordazas y accesorios

Versatilidad

3 morsas en 1.

Interface APS / WPS / Plus5

Integración rápida con sistemas Zero Point y automatización.

Husillo completamente protegido

Diseño sellado contra viruta y refrigerante para mayor confiabilidad y menor mantenimiento.

Características técnicas

  • • Posibilidad de amarre autocentrante / doble amarre o garra fija
  • • Fuerza de amarre hasta 32 kN (50 Nm)
  • • Anchura garras 87,5 mm
  • • Interface para punto cero APS / TDM y Plus 5 52 mm como estándar
  • • Interface para montaje con tornillos o bridas
  • • Preparado para automatización

Características principales

Imagen 1 IMG

Morsa IMG 160-320

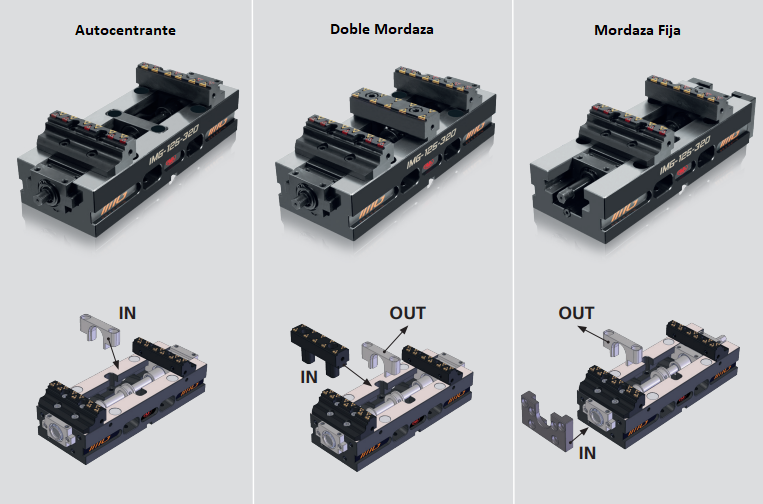

Imagen 4 IMG

Una sola morsa puede configurarse como tres distintas

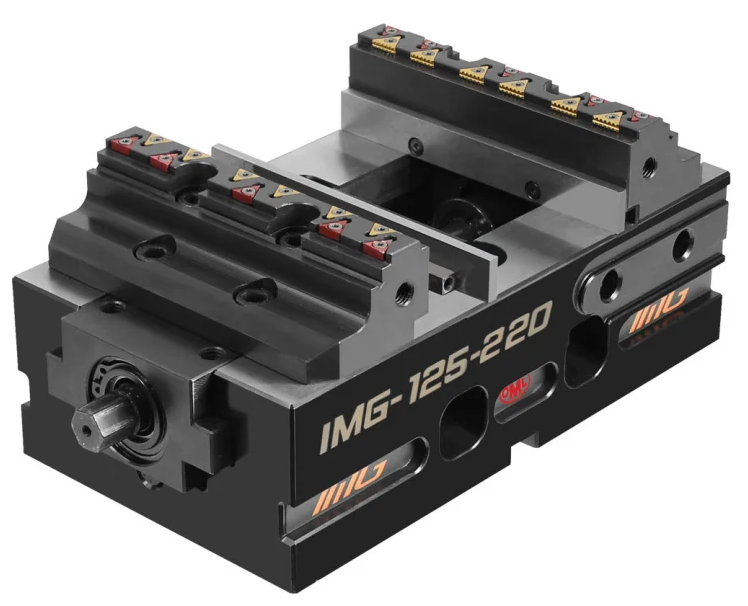

Imagen 2 IMG

Morsa IMG 125-220

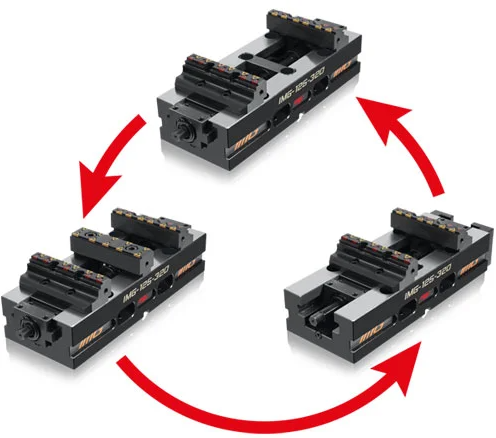

Imagen 3 IMG

3 Distintas configuraciones

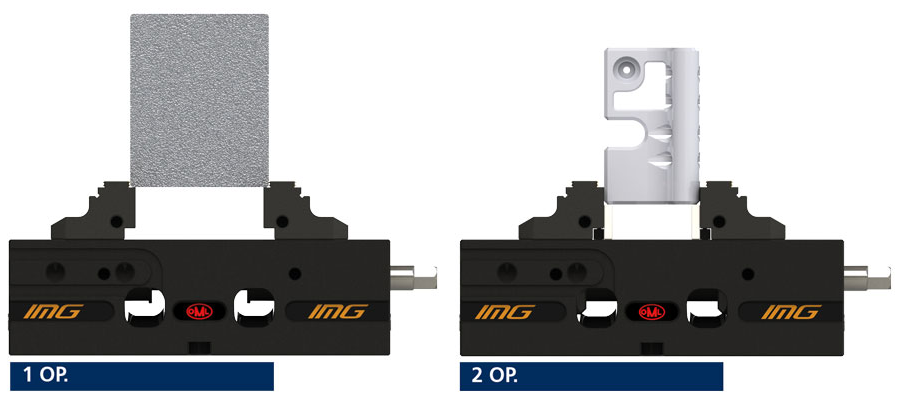

Imagen 5 IMG

Las morsas IMG permiten tomar piezas con los Sintergrip en OP10 y con la parte lisa para OP20.

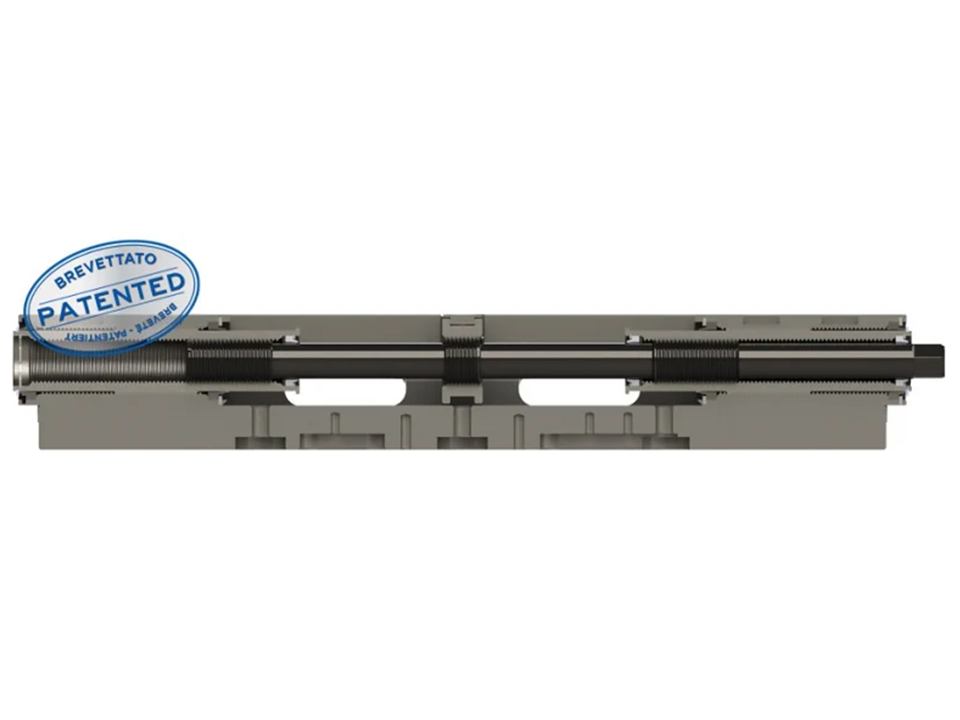

Tornillo Protegido, Sistema Patentado

Las morsas IMG cuentan con un husillo telescópico completamente protegido.

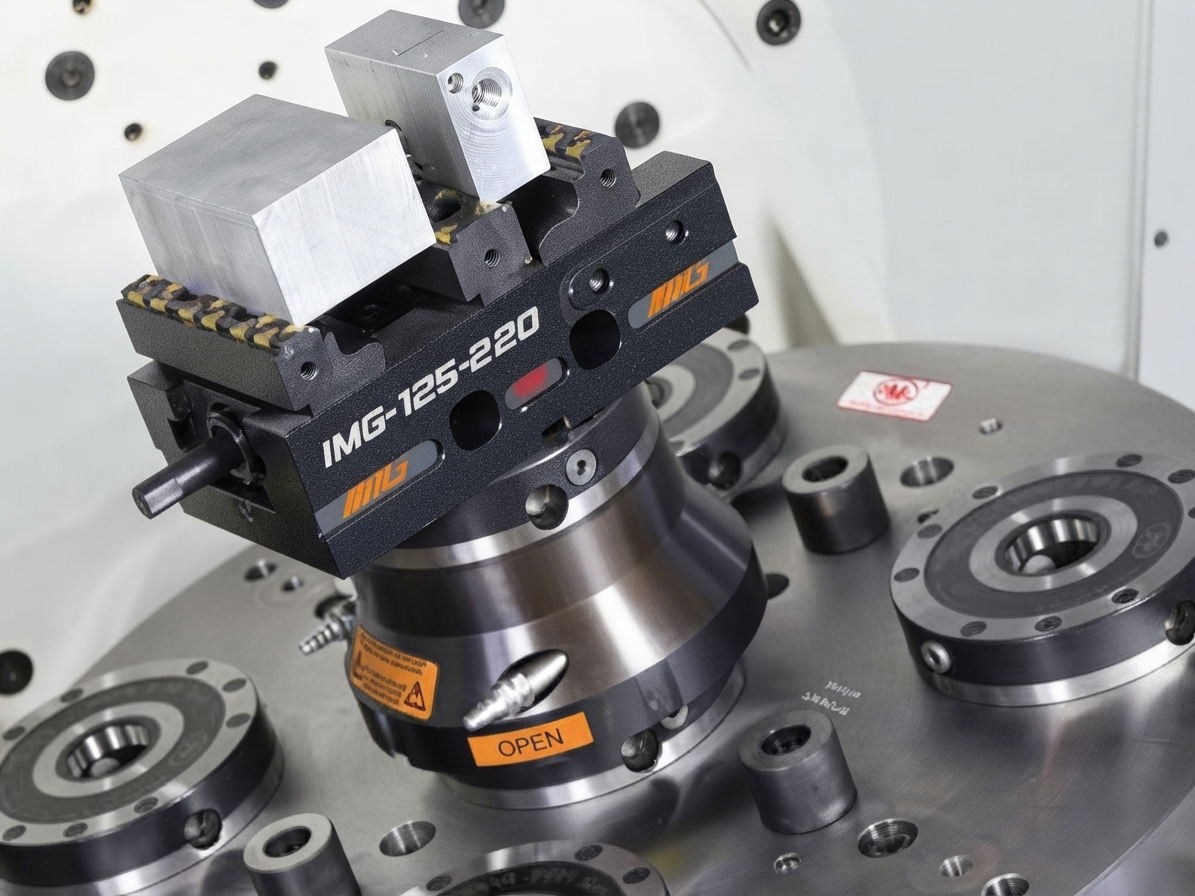

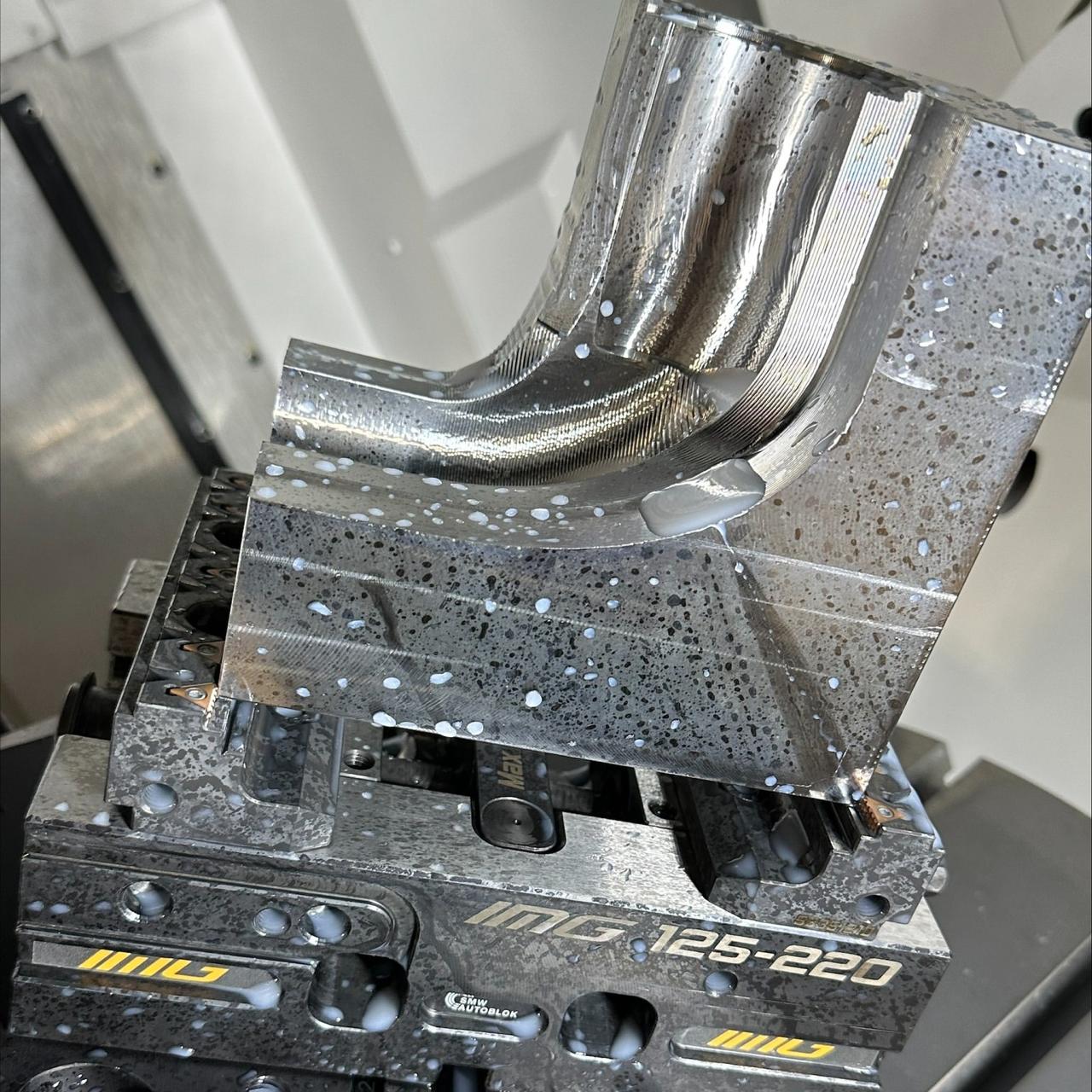

Descargar Catálogo IMG at work

Productos Relacionados

Accesorios

Accesorios

  • Kit de doble amarre
  • Mordazas reducidas, lisas, con efecto pull-down
  • Insertos lisos y dentados
  • Insertos Sintergrip
  • Elevadores
Descargar PDF

Si te quedó alguna duda, consultanos y te ayudamos a elegir la mejor configuración para tu proceso.
