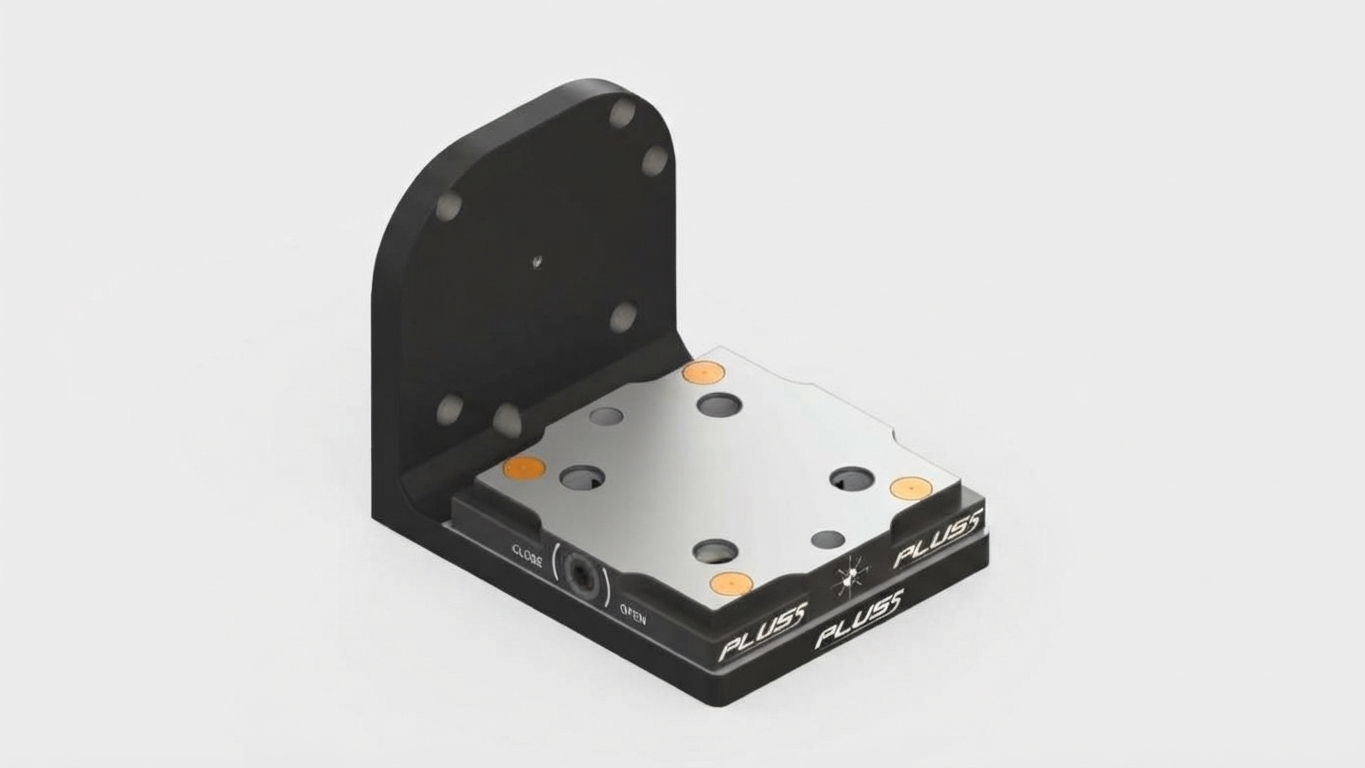

Sistema de punto cero mecanico. Principio de funcionamiento de leva giratoria con accionamiento manual de 180°.

Sistema de bloqueo rápido

Sistema de bloqueo y desbloqueo de pernos mediante una rotación de solo 180°.

Operación simple y segura

No requiere llave dinamométrica. El final de carrera determina el bloqueo / desbloqueo.

Alta repetibilidad

Repetibilidad inferior a 0,005 mm.

Alta fuerza

Fuerza de tracción de 7 kN (Plus 5 52) y 8 kN (Plus 5 96). Fuerza de amarre de 40 kN (Plus 5 52) y 80 kN (Plus 5 96).

Características técnicas

  • El mecanismo diseñado para el bloqueo de los pernos consiste en una leva accionada mediante un disco excéntrico.
  • El sistema garantiza un alto rendimiento en términos de precisión y fuerza de amarre. Esto se debe particularmente a que la leva bloquea simultáneamente los 4 pernos hacia el exterior.
  • Es una interfaz muy versátil, permite un cambio rápido y posicionamiento de alta precisión, para la integración eficiente de morsas, pallets y dispositivos de amarre en máquinas CNC y aplicaciones automatizadas. Ideal para montar en 4° eje de centros de mecanizado e intercambiar utilaje con máxima repetibilidad.

Caracteristicas Principales

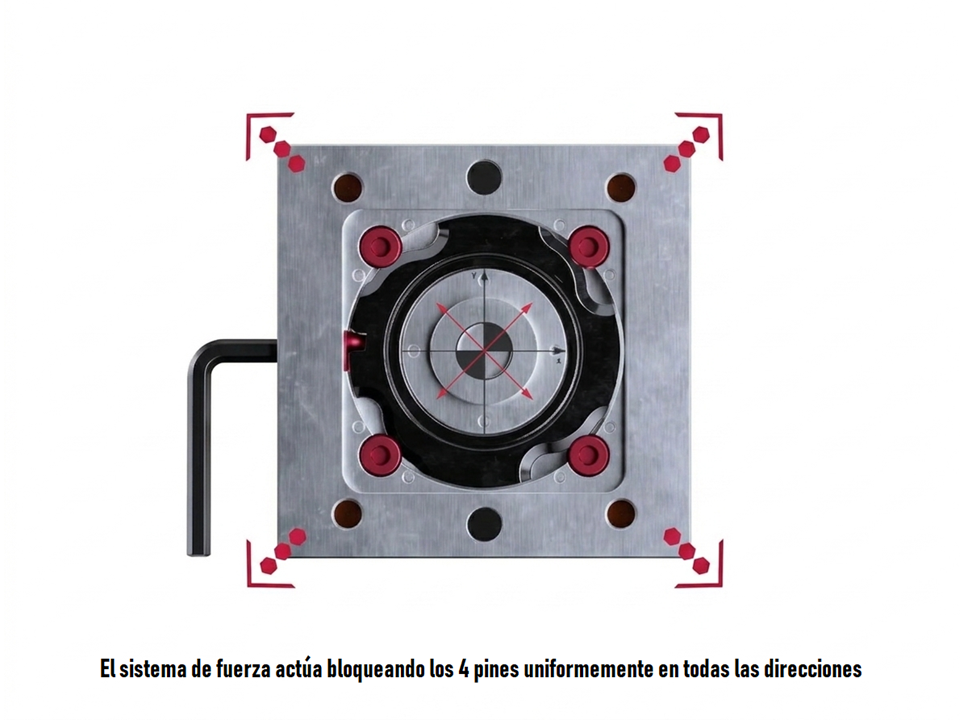

2-Principio de funcionamiento; El sistema de fuerza actua bloqueando los 4 pines uniformemente en todas las direcciones

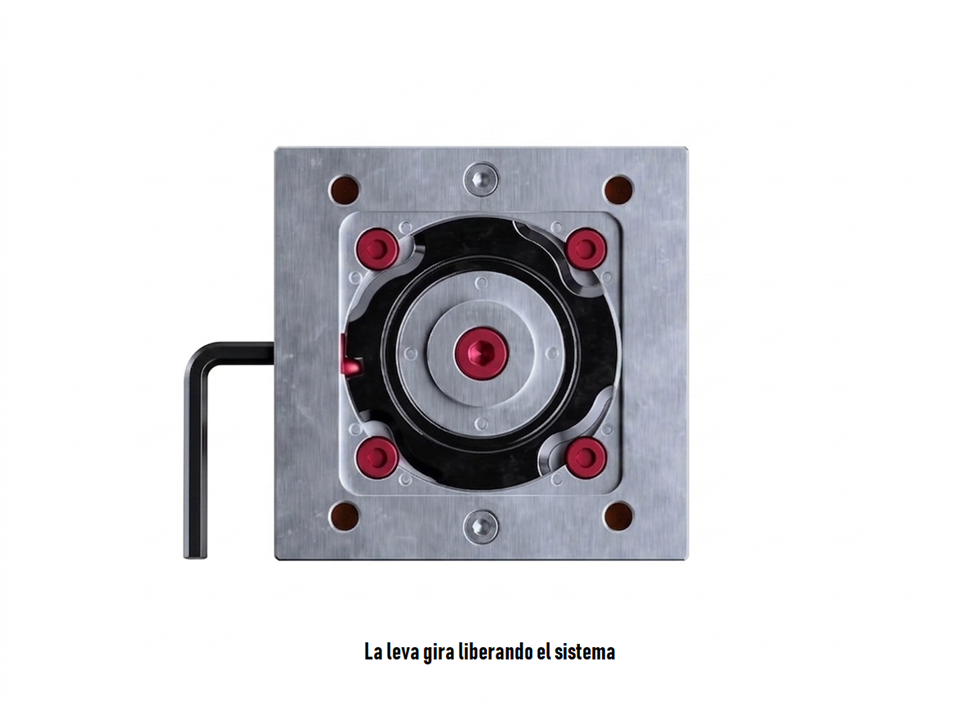

Principio de funcionamiento; La leva gira liberando el sistema

1-Principio de funcionamiento; La leva gira liberando el sistema

Principio de funcionamiento; El sistema de fuerza actua bloqueando los 4 pines uniformemente en todas las direcciones

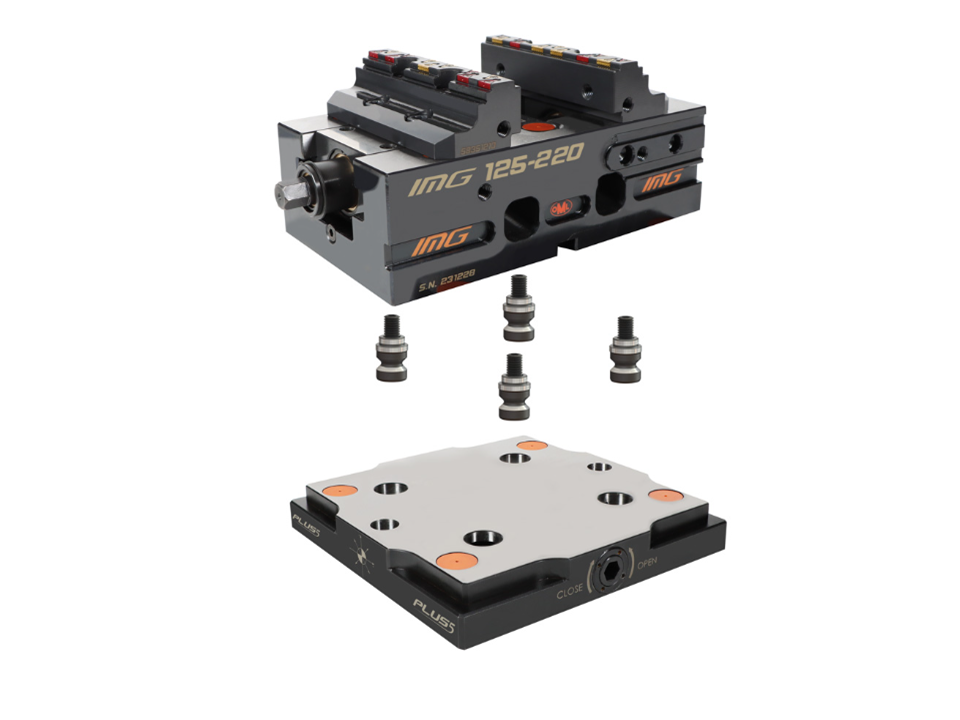

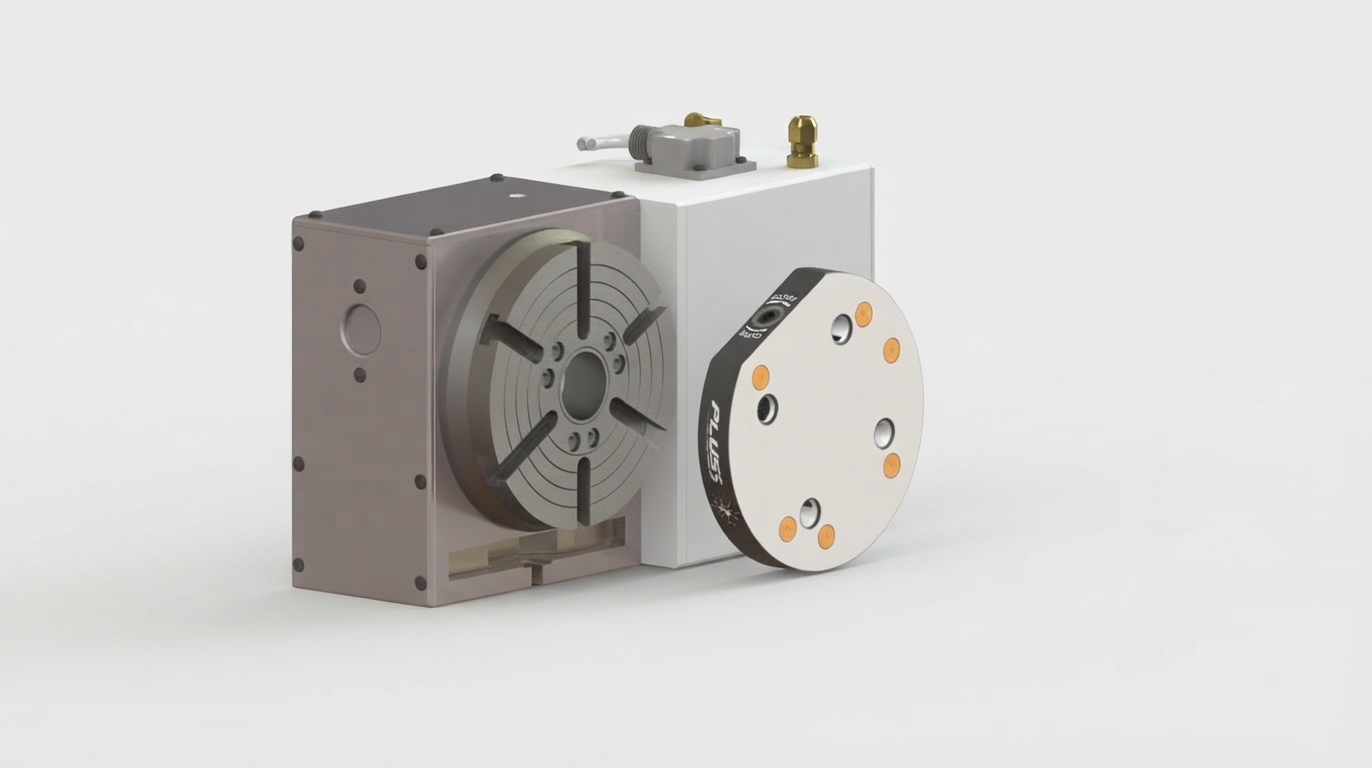

3-Ensamblaje de sistema de punto cero PLUS 5

Ensamblaje de sistema de punto cero PLUS 5

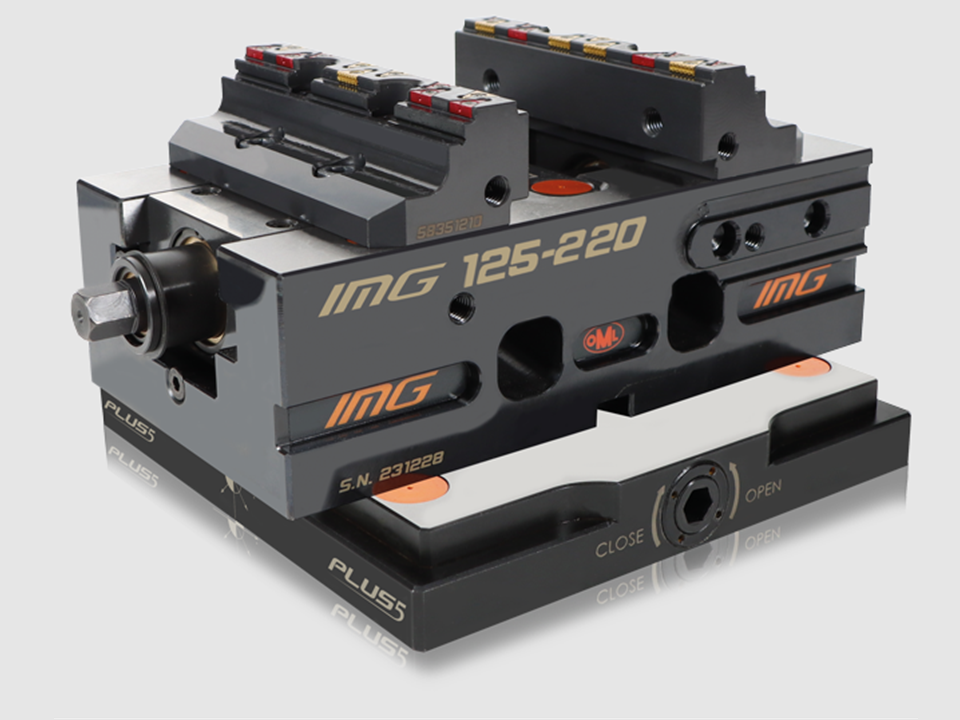

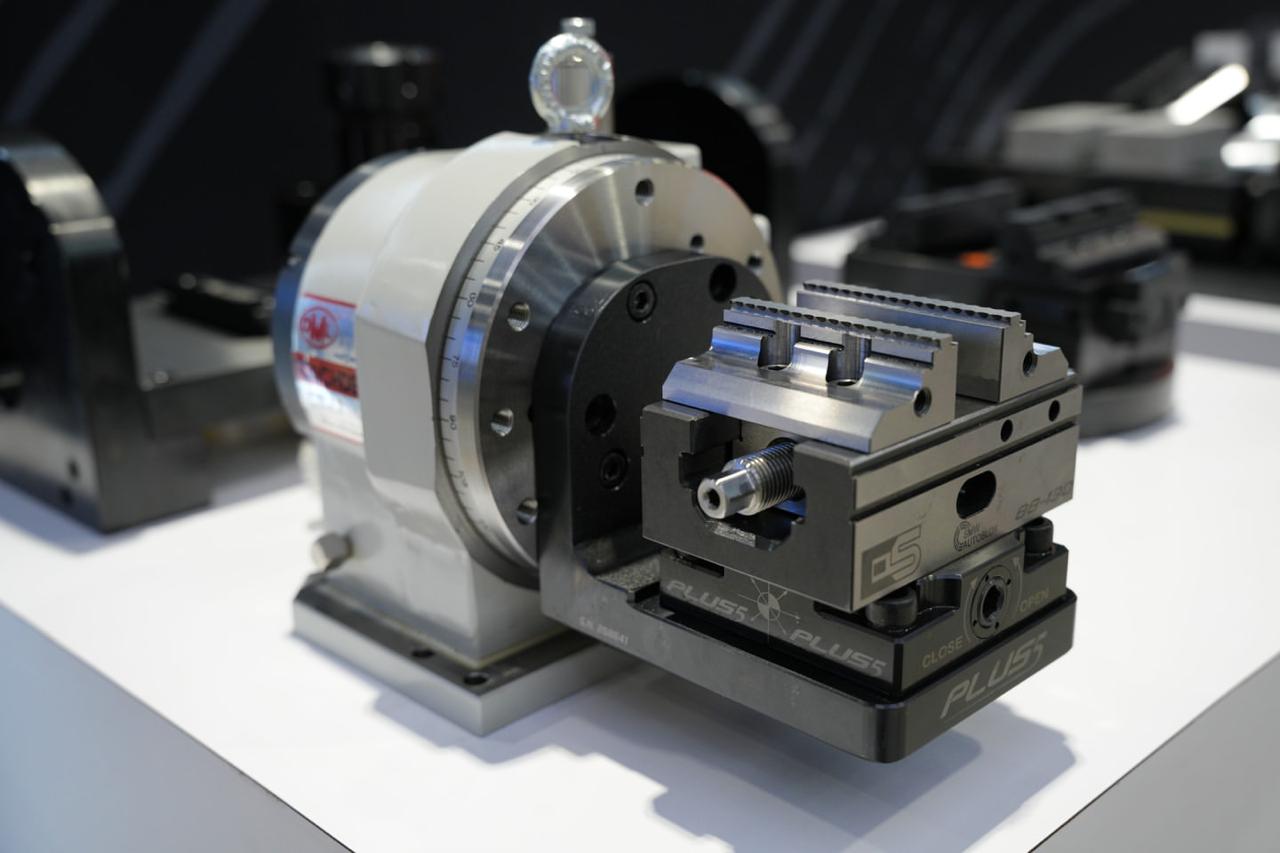

6-Morsa IMG con Sistema de punto cero Plus 5

Morsa IMG con Sistema de punto cero Plus 5

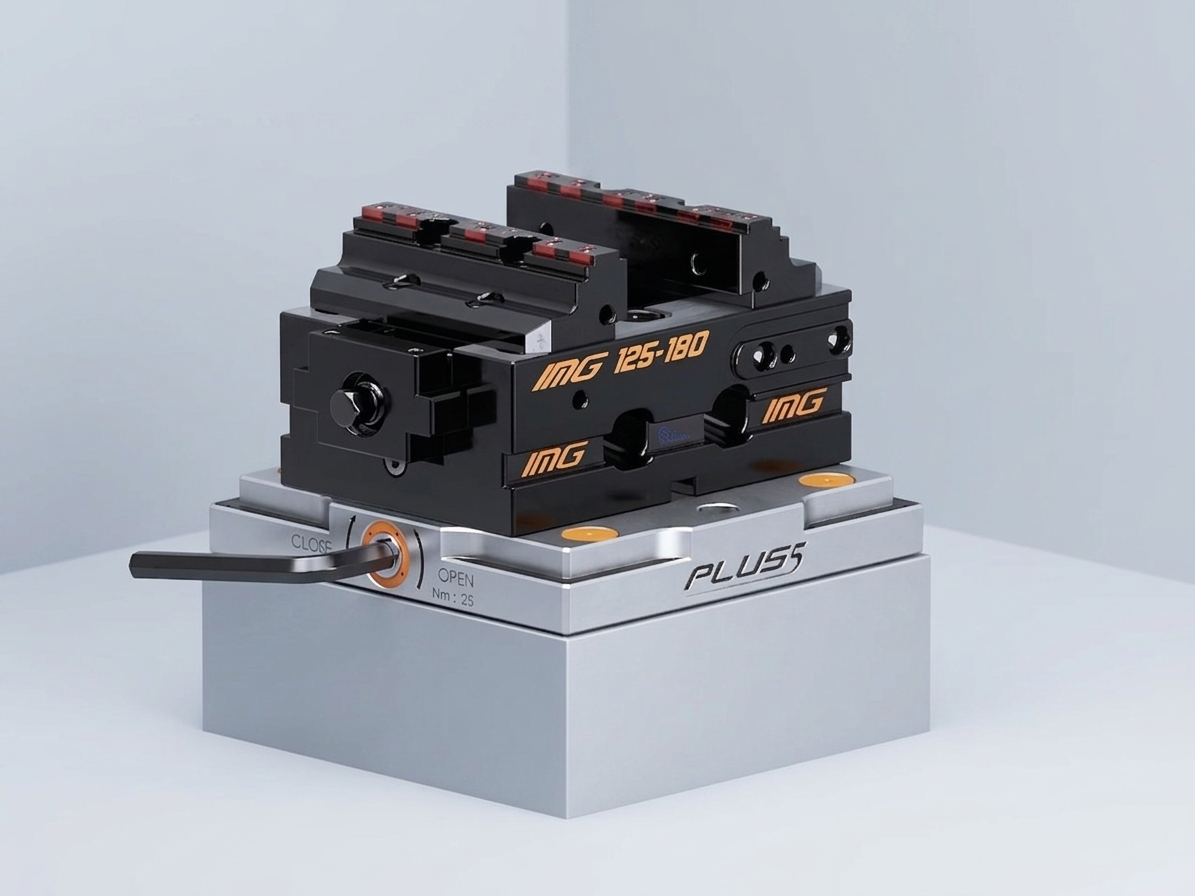

La morsa fijada directamente al sistema de punto cero PLUS 5, permitiendo una preparación rapida, posicionamiento preciso y elev

La morsa fijada directamente al sistema de punto cero PLUS 5, permitiendo una preparación rapida, posicionamiento preciso y elevada repetibilidad en operaciones de mecanizado.

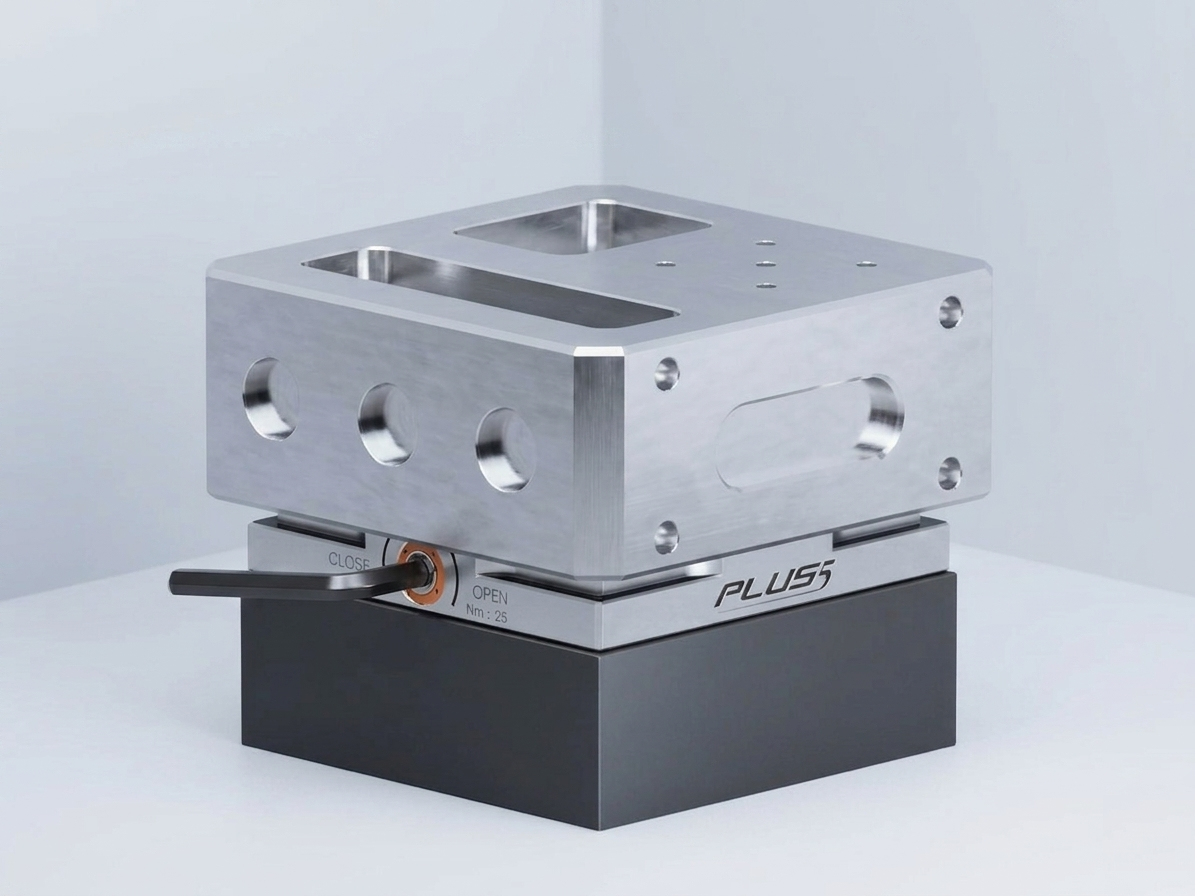

4-Pieza sujetada directamente mediante el sistema PLUS 5, permitiendo uan solución de amarre rápida, precisa y repetitiva para operaciones de mecanizado.

Pieza sujetada directamente mediante el sistema PLUS 5, permitiendo uan solución de amarre rápida, precisa y repetitiva para operaciones de mecanizado.
