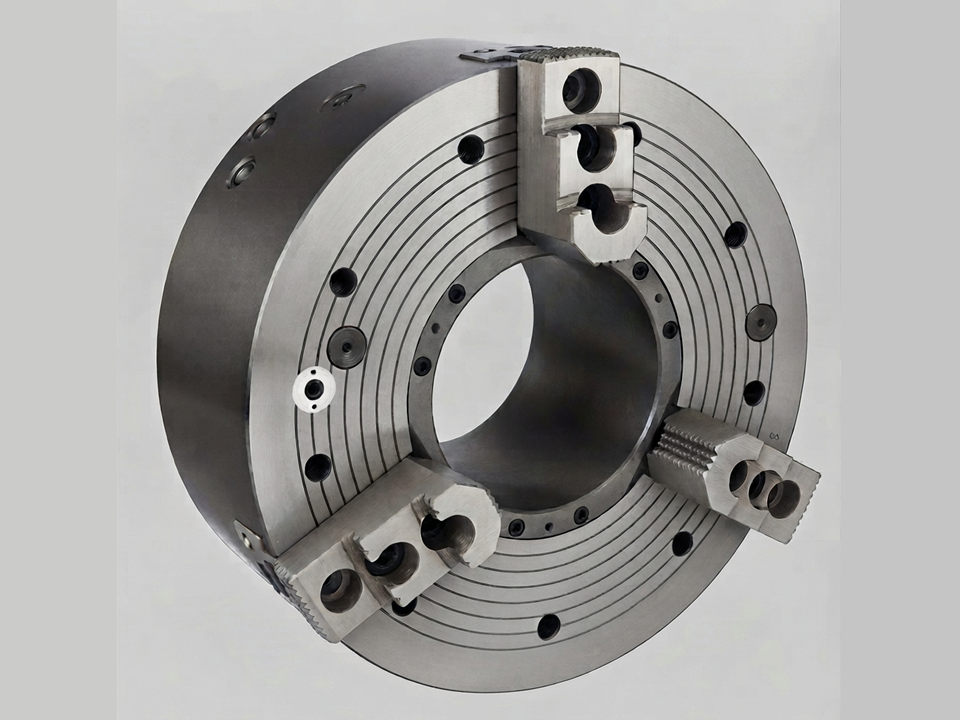

Los platos neumáticos para aplicaciones de OCTG como el BB-N, están diseñados para el mecanizado de tubos largos y piezas de gran diámetro, permitiendo aprovechar al máximo el paso del husillo. Incorporan un cilindro neumático integrado y permiten la sujeción tanto exterior como interior. Son una solución especialmente adecuada para el mecanizado de piezas tubulares en aplicaciones de Oil & Gas, un sector en el que SMW-AUTOBLOK cuenta con amplia experiencia y reconocimiento a nivel mundial.
Diámetros de paso de Ø 140 a 410 mm, permitiendo trabajar con piezas de gran diámetro y aprovechar todo el paso del husillo.
Permite sujetar la pieza mediante mordazas para sujeción exterior o interior, adaptándose a diferentes tipos de piezas y procesos.
El sistema incorpora el cilindro neumático dentro del plato, logrando un diseño compacto y una transmisión directa de la fuerza de sujeción.
Incorpora válvulas de retención para mantener la presión durante el mecanizado y un sistema de control que supervisa constantemente la presión de sujeción.
BB-N

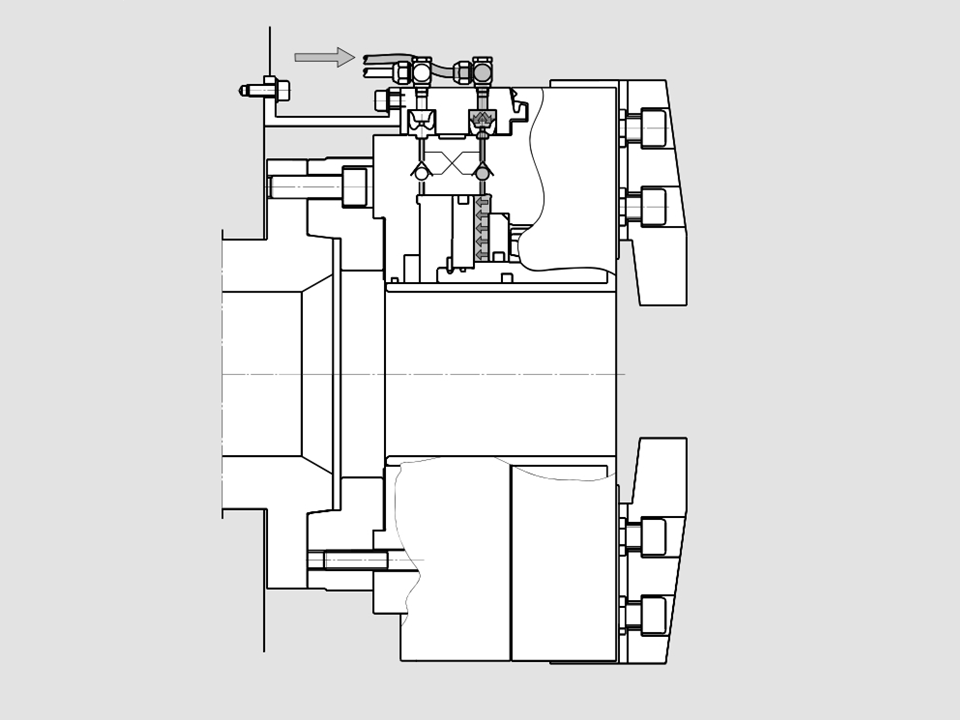

Fig.1: Las juntas de perfi l especial se deforman radialmente por efecto de la presión neumática y se
adhieren al cuerpo del plato, permitiendo el
llenado del cilindro. Cuando la presión es
alcanzada, la alimentación cesa y la doble
válvula anti-retorno se bloquea en posición
(solamente con plato parado).

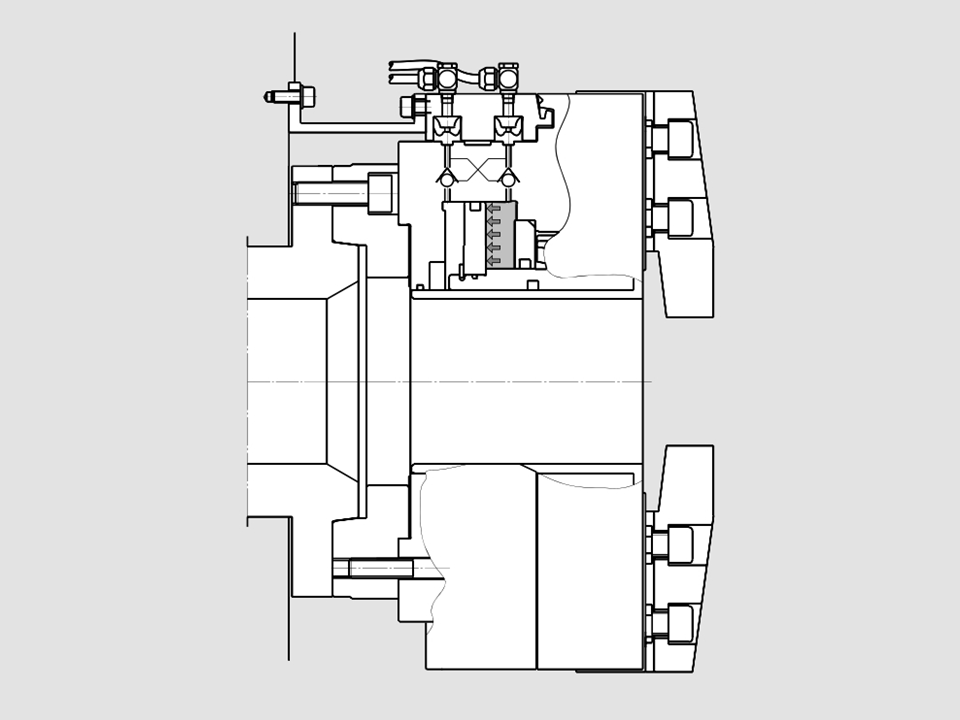

Fig.2: Sin la presión del aire las juntas de perfi l
especial SMW recuperan elásticamente la
posición expandida, no tocando más el
cuerpo del plato. La presión de amarre se
mantiene en el interior del cilindro y el plato
puede iniciar la rotación.

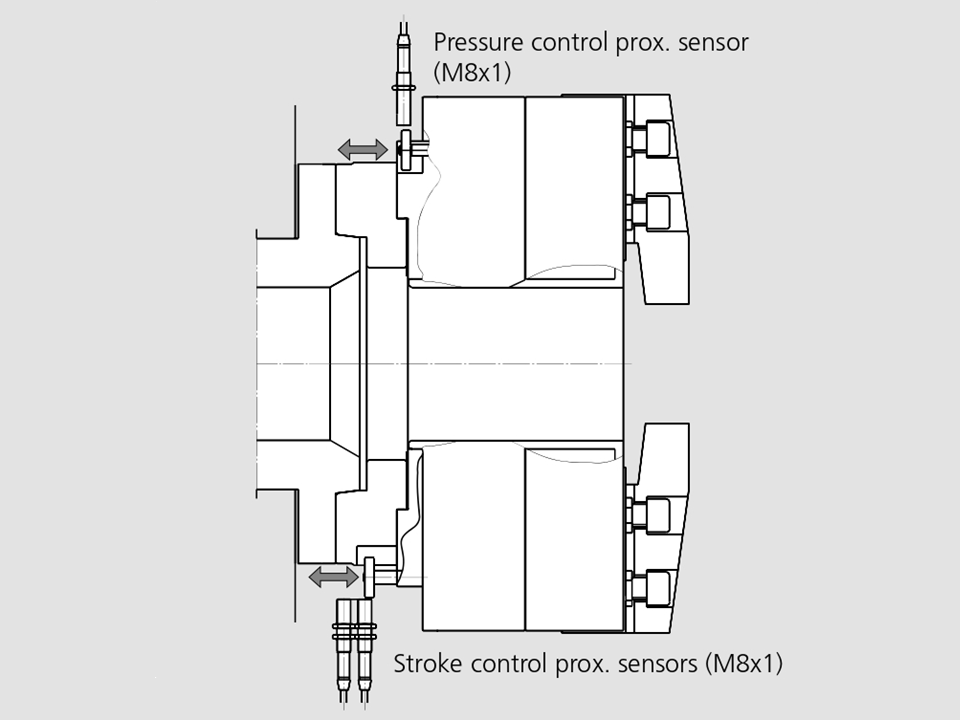

Fig.3: Control de presión: si la presión desciende por
debajo del nivel prefi jado, un eje de control
activa el sensor de proximidad que envía un
señal de alarma.(El BB-N 400-140 no tiene control de carrera).
