Los platos neumáticos de gran paso están diseñados para el mecanizado de tubos largos y piezas de gran diámetro, permitiendo aprovechar al máximo el paso del husillo. Incorporan un cilindro neumático integrado y permiten la sujeción tanto exterior como interior. Son una solución especialmente adecuada para el mecanizado de piezas tubulares en aplicaciones de Oil & Gas, un sector en el que SMW-AUTOBLOK cuenta con amplia experiencia y reconocimiento a nivel mundial.
Diámetros de paso de Ø 140 a 410 mm, permitiendo trabajar con piezas de gran diámetro y aprovechar todo el paso del husillo.
Permite sujetar la pieza mediante mordazas para sujeción exterior o interior, adaptándose a diferentes tipos de piezas y procesos.
El sistema incorpora el cilindro neumático dentro del plato, logrando un diseño compacto y una transmisión directa de la fuerza de sujeción.
Incorpora válvulas de retención para mantener la presión durante el mecanizado y un sistema de control que supervisa constantemente la presión de sujeción.
BB-N

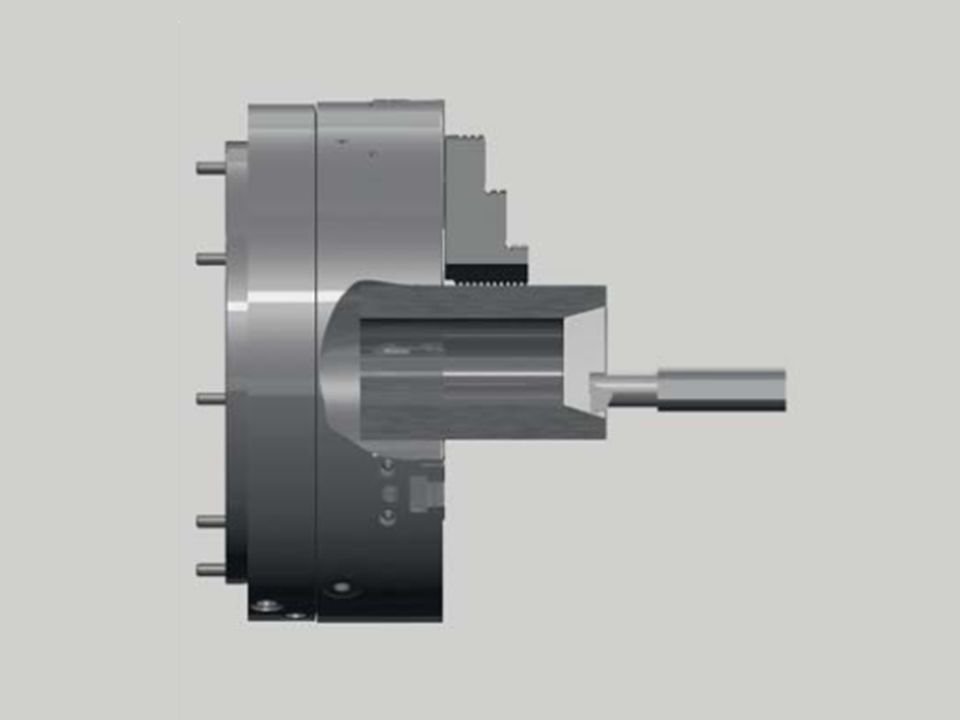

Fig.1: Amarre de la cupla en el diámetro exterior con 3
garras y mecanizado de la rosca en la cara 1.

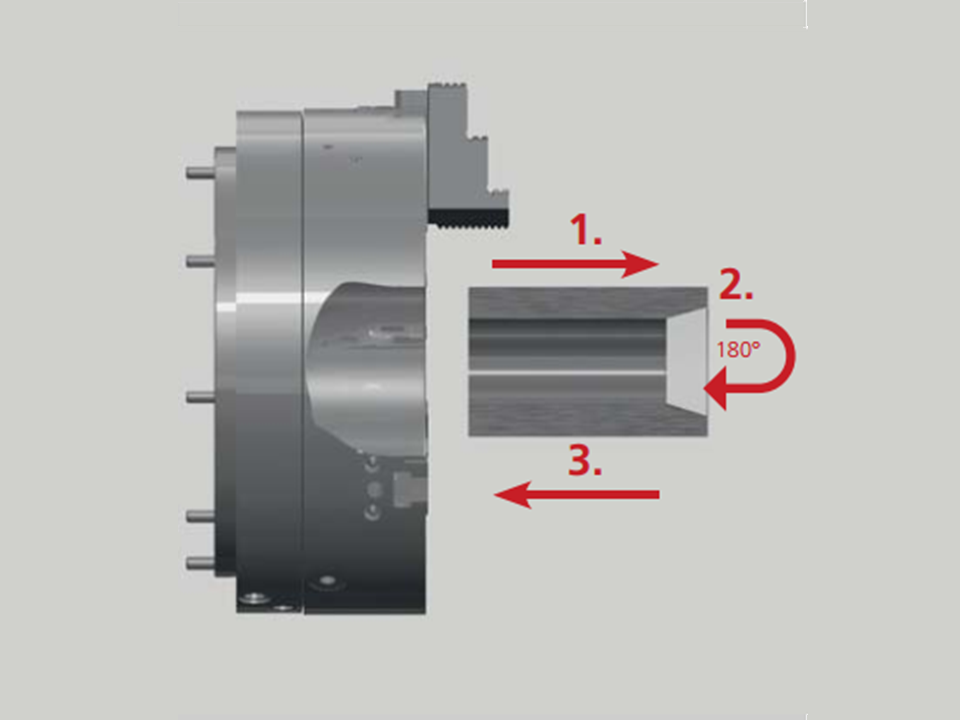

Fig.2: Desamarre de la cupla, giro 180º y recarga en
plato.

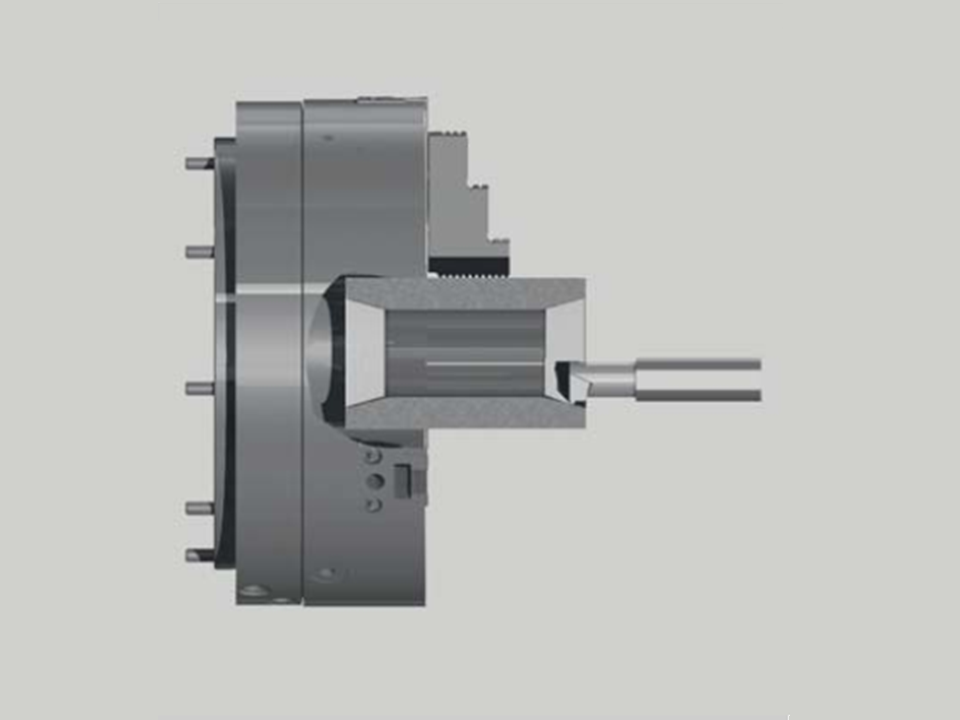

Fig.3: Amarre de la cupla en el diámetro exterior con 3
garras y mecanizado de la rosca en la cara 2.
